| 廠家信息 | |||
|---|---|---|---|
| 變更(擴展)記錄： | |||
| 車輛名稱： | SFZ5030XZWS6 | 公告型號： | SFZ5030XZWS6 |
| 公告批次： | 343 | 發布日期： | 20210429 |
| 產品號： | ZRU966TY01N | 目錄序號： | (十七)201 |
| 中文品牌： | 順風智造牌 | 底盤型號： | SH1033PBGCNZ |
| 企業名稱： | 湖北順風專用汽車有限公司 | 企業地址： | 湖北省隨州市曾都區經濟開發區兩水三路119號 |
| 生產地址： | 湖北省隨州市曾都區經濟開發區兩水三路119號 | ||
| 免檢說明 | |||
| 免檢： | 否 | 免檢有效期止： | |
| 主要技術參數 | |||
| 外形尺寸： | 5040,4640,4240×1790,1815,1580,1645×2580,2380,2100(mm) | 貨廂尺寸： | 3200,2800,2400×1675,1500×1700,1500,1220(mm) |
| 總質量： | 2800(Kg) | 載質量利用系數： | |
| 整備質量： | 1770(Kg) | 額定載質量： | 900(Kg) |
| 掛車質量： | (Kg) | 半掛鞍座： | |
| 駕駛室： | 前排乘客： | 2(人) | |
| 額定載客： | (人) | 防抱死系統： | 有 |
| 接近角/離去角： | 18/14(°) | 前懸/后懸： | 1090/1450,1090/1050,1090/1300,1090/900(mm) |
| 軸荷： | 1400/1400 | 軸距： | 2650,2500,2250(mm) |
| 軸數： | 2 | 最高車速： | 80(km/h) |
| 油耗： | 8.0(L/100Km) | 彈簧片數： | 3/5 |
| 輪胎數： | 4(個) | 輪胎規格： | 185R14LT 8PR,175R14LT 8PR |
| 前輪距： | 1305(mm) | 后輪距： | 1280(mm) |
| 制動前： | 制動后： | ||
| 制操前： | 制操后： | ||
| 轉向形式： | 方向盤 | 起動方式： | |
| Vin車輛識別代碼： | LSFGM21H××××××××× | ||
| 發動機型號 | 發動機生產企業 | 排量 | 功率/馬力 |
| LJ4A15Q6 | 柳州五菱柳機動力有限公司 | 1499 | 83/112 |
| 燃料種類： | 汽油 | 依據標準： | GB18352.6-2016國Ⅵ |
| 底盤排放標準： | 國六 | ||

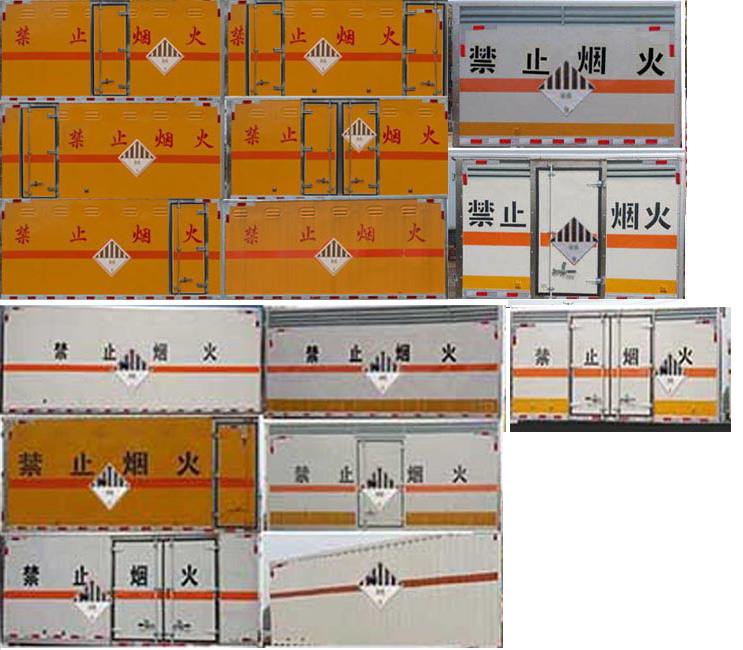

| 廂體頂部封閉,不可開啟;僅采用前輪盤式制動器,前置排氣管,子午線輪胎,限速裝置的底盤,限速80km/h;轉向輪安裝爆胎應急防護裝置,該車型可選裝ETC車載裝置;發動機/油耗申報值(L/100km)對應關系為:LJ4A15Q6/8.0;該車安裝具有衛星定位功能的行駛記錄儀;ABS控制器型號/生產廠家:YF8/武漢元豐汽車電控系統有限公司。該車為危險貨物運輸車,危險貨物類項號:9。選裝箱體。車輛長/軸距/后懸對應關系為:5040/2500/1450,4640/2500/10504640/2250/1300,4240/2250/900。 |
| 標識企業： | 浙江道明光學股份有限公司 | 標識商標： | DM |
| 標識型號： | VCDM-4 | ||
