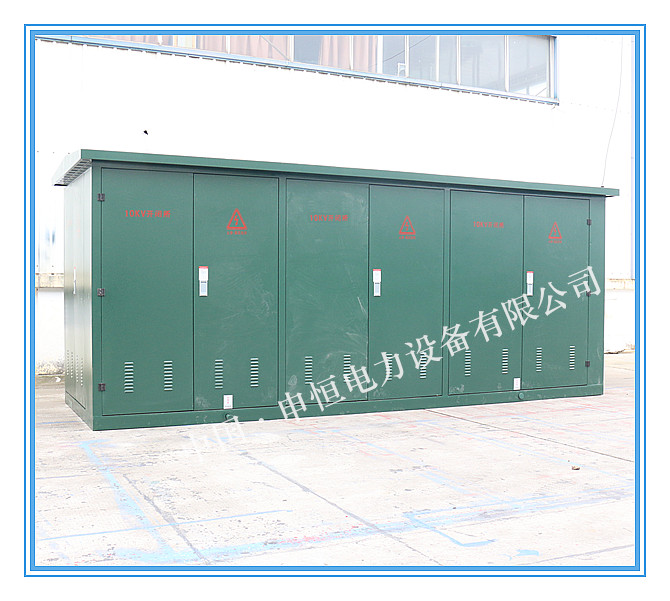

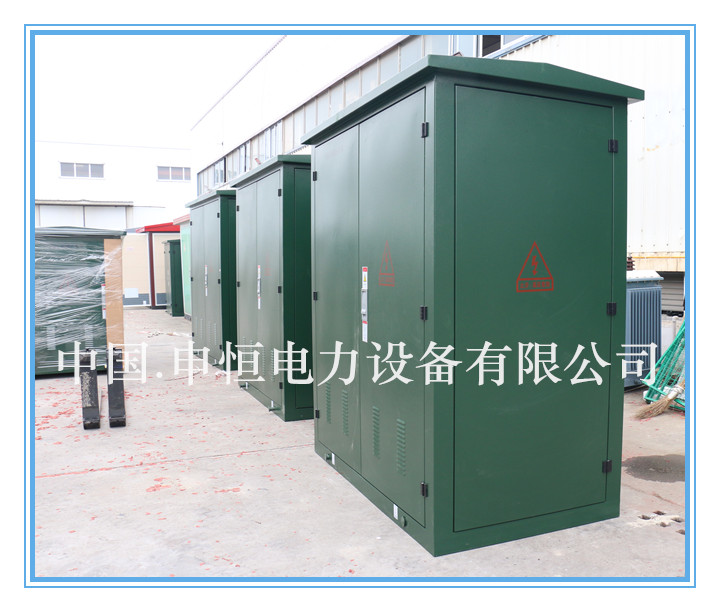

一進一出、一進二出、一進五出10kv高壓電纜分支箱

10kv戶外開閉所，主要用于額定電壓12kv 額定頻率50hz的供配電系統中，有連接、轉移、分配電能的功能。設備具有性能優良、設計規范、外觀優美、耐腐蝕、體積小、安全可靠、結構緊湊、靈活方便的優點，可以電動、手動操作，可實現遙控、遙測、遙信，的“三遙”功能，提高了供電可靠性。廣泛應用于城市工業園區、住宅小區、商業中心、城市人口密集區、 鐵路、公路、石油、化工等場所。

主要技術參數：序號名稱單位參數1額定壓kv122額定頻率hz503額定電流a6304工頻耐壓kv/min425雷電沖擊電壓kv756額定動穩定電流ka507額定熱穩定電流ka20/ 3s8防護等級?ip33結構特點：

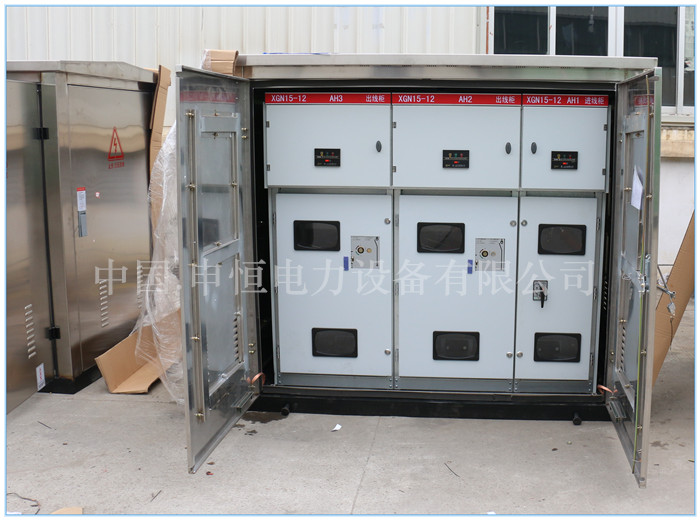

本公司生產的10kv開閉所，以性能優良，設計規范，外觀優美而運用在廣大的輸配電網絡中。它以單向或三向開門，外表可采用優質不銹鋼板、彩鋼板或環保型外觀材料制成�？山M成真空斷路和六氟化硫環網柜或全部采用六氟化硫環網柜等，組合靈活、功能齊全。箱體防護等級高，防雨性能好。可達ip33等級。

產品功能特點：

1．采用預制式帶電可觸摸硅橡膠電纜頭，全密封，全絕緣，免維護，可靠保證人身安全；

2．結構緊湊，外形小巧美觀，不銹鋼雙層箱體，使用壽命可達二十年以上；

3．在不影響主網運行的前提下。實現區域停電檢修．減小停電范圍；

4．可配一臺或多臺sf6負荷開關。接線方式靈活多樣，分支出線***多可達八回；

5．可選避雷器、短路故障指示器．限流熔斷器等，滿足用戶各種要求：

●箱體材料全部采用表面噴塑的覆鋁鋅鋼板或不銹鋼板，厚度不小于1．5mm，具有很強的抗腐蝕能力，除主柜架外，其它箱體零件均為鈑構件，重量輕，美觀大方。

●箱體表面無緊固件可供拆卸，防盜性好，箱體具有ip3x的防護等級，防雨性能好。

●頂蓋為空氣夾層式雙層結構，并設有通風口：進風口設在箱體表面板處，并有可拆卸的防塵過濾網；出風口設在箱體頂部，并隱藏于房檐下面；形成自下而上的空氣對流，使箱體具有良好的隔熱與通風效果；頂蓋有3度的排水傾角。

●箱體有電纜進線口的密封式地板，防止電纜溝內的潮氣進入箱體。

●門及吊耳處以密封條密封；根據用戶需要側門為可開啟式；門鎖為防雨式結構；門開啟時有限位拉鉤使門便于固定。
