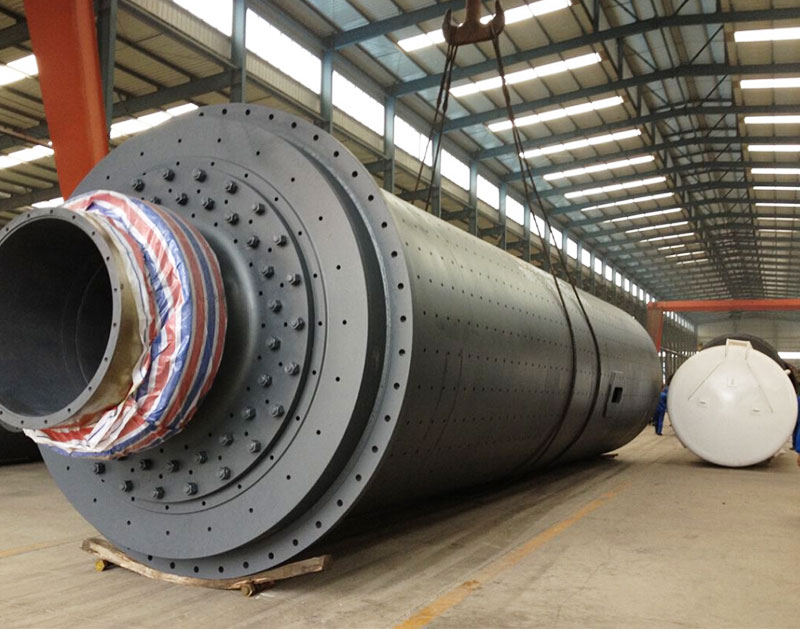

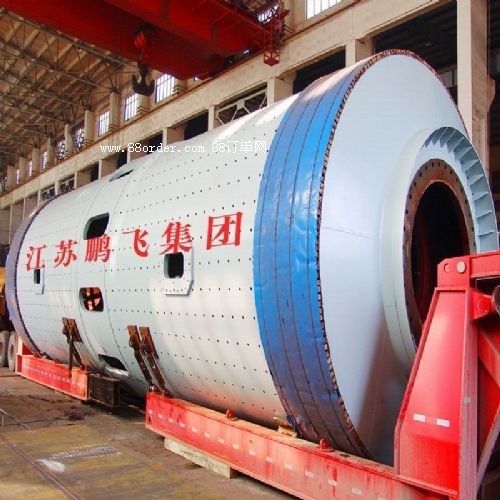

一：球磨機說明

1．球磨機概述

球磨機一改傳統磨機的粗大笨重、能耗高、產量低、噪音大的缺點，給您提供的是一種重量輕、造價低、能耗省，噪音小、鋼耗低、生產率高的新型球磨機。

球磨機的特征是：

(1)主軸承部分：

采用雙列向心球面滾子軸承，使主軸孔徑大大縮小，既可減輕磨機重量又可減少摩擦力矩，降低無用功消耗，同時保證自動調心，延長使用壽命，操作簡單，維修方便。

(2) 傳動部分：

大齒輪安裝在圓柱筒體與錐體的連接部位，改善了主軸承部的受力情況，減少了筒體的扭曲應力，使齒輪模數及直徑相應減少，從而使球磨機自重減少，負荷減輕

(3) 動力部分：

球磨機的電動機功率比常規磨機降低20-40％,使用本系列磨機可以獲得重大的社會經濟效益，僅由于節電費用即可2-3年內收回球磨機投資。

2．球磨機用途

本產品可廣泛應用于有色金屬、黑色金屬、非金屬選礦場及化工、建材等行業研磨物料使用。濕式格子型、溢流型用于濕磨各種硬度的礦石；干式格子型用于干磨各種硬度的礦石和物料。

3．球磨機的結構及工作原理

本產品由進料部、筒體部、出料部等工作部分，以及軸承部、傳動部、基礎部等組成。

磨機的筒體內裝有鋼球或鋼棒等磨礦介質，借助筒體回轉產生的離心力作用，將研磨介質提升到一定的高度后拋落下來將礦石沖擊破碎、及研磨介質與筒體襯板之間的磨削作用將礦石磨成礦砂和礦粉，此過程稱為粉磨過程。

4、質量保證

對所出售的產品，半年內如有產品制造缺陷引發的質量問題，我公司實行免費的維修、更換（易損件除外），不承擔連帶責任。

二．磨機技術參數表

常用規格水泥球磨機技術參數如下：

1）球磨機規格φ2.2*11m    轉速22.2    入料粒度小于25mm     生產能力15-17噸  研磨體重量50t        電機功率570kw      減速機速比5     設備重量93t

2）球磨機規格φ2.4*8m     轉速20.91   入料粒度小于25mm     生產能力14-18噸  研磨體重量40t        電機功率570kw      減速機速比5     設備重量76.4t

3）球磨機規格φ2.4*9m     轉速20.91   入料粒度小于25mm     生產能力23-25噸  研磨體重量50t        電機功率570kw      減速機速比5     設備重量91t

4）球磨機規格φ2.4*10m    轉速20.91   入料粒度小于25mm     生產能力16-18噸  研磨體重量50t        電機功率630kw      減速機速比5     設備重量111t

5）球磨機規格φ2.4*11m    轉速21      入料粒度小于25mm     生產能力17-22噸  研磨體重量60-62t     電機功率710kw      減速機速比5.6   設備重量125t

6）球磨機規格φ2.4*12m    轉速21      入料粒度小于25mm     生產能力18-24噸  研磨體重量63-65t     電機功率800kw      減速機速比6.3   設備重量127t

7）球磨機規格φ2.4*13m    轉速21      入料粒度小于25mm     生產能力21-26噸  研磨體重量66-68t     電機功率800kw      減速機速比6.3   設備重量131t

8）球磨機規格φ2.6*10m    轉速20.6    入料粒度小于25mm     生產能力21-24噸  研磨體重量64t        電機功率800kw      減速機速比6.3   設備重量140t

9）球磨機規格φ2.6*13m    轉速20.6    入料粒度小于25mm     生產能力28-31噸  研磨體重量80t        電機功率1000kw     減速機速比6.3   設備重量170t

10）球磨機規格φ3.0*9.0m  轉速19.13   入料粒度小于25mm     生產能力35-40噸  研磨體重量80-83t     電機功率1000kw     減速機速比7.1   設備重量148t

11）球磨機規格φ3.0*11m   轉速18.92   入料粒度小于25mm     生產能力44-47噸  研磨體重量95-100t    電機功率1250kw     減速機速比7.1   設備重量177t

12）球磨機規格φ3.0*12m   轉速18.92   入料粒度小于25mm     生產能力48-53噸  研磨體重量103t       電機功率1250kw     減速機速比7.1   設備重量182t

13）球磨機規格φ3.0*13m   轉速18.92   入料粒度小于25mm     生產能力39-45噸  研磨體重量110-116t   電機功率1400kw     減速機速比7.1   設備重量201t

14）球磨機規格φ3.2*11m   轉速18.3    入料粒度小于25mm     生產能力45-48噸  研磨體重量110-112t   電機功率1400kw     減速機速比7.1   設備重量214t

15）球磨機規格φ3.2*13m   轉速18.7    入料粒度小于25mm     生產能力46-50噸  研磨體重量125t       電機功率1600kw     減速機速比7.1   設備重量237t

16）球磨機規格φ3.4*11m   轉速18.0    入料粒度小于25mm     生產能力45-55噸  研磨體重量115t       電機功率1600kw     減速機速比      設備重量210t

17）球磨機規格φ3.5*13m   轉速17.0    入料粒度小于25mm     生產能力50-55噸  研磨體重量150t       電機功率2000kw     減速機速比      設備重量220t

18）球磨機規格φ3.8*13m   轉速17.0    入料粒度小于25mm     生產能力65-70噸  研磨體重量190t       電機功率2500kw     減速機速比      設備重量234t

19）球磨機規格φ4.0*13m   轉速16.3    入料粒度小于25mm     生產能力78-80噸  研磨體重量191t       電機功率2800kw     減速機速比      設備重量245t

20）球磨機規格φ4.2*11m   轉速15.8    入料粒度小于25mm     生產能力100-110噸  研磨體重量190t     電機功率2800kw     減速機速比      設備重量245t

21）球磨機規格φ4.2*13m   轉速15.8    入料粒度小于25mm     生產能力110-130噸  研磨體重量245t     電機功率3360kw     減速機速比      設備重量260t

22）球磨機規格φ4.6*14m   轉速15.0    入料粒度小于25mm     生產能力115-135噸  研磨體重量285t     電機功率4200kw     減速機速比      設備重量485t

23）球磨機規格φ5.0*14m   轉速14.0    入料粒度小于25mm     生產能力160-1165噸  研磨體重量350t    電機功率6000kw     減速機速比      設備重量598t
