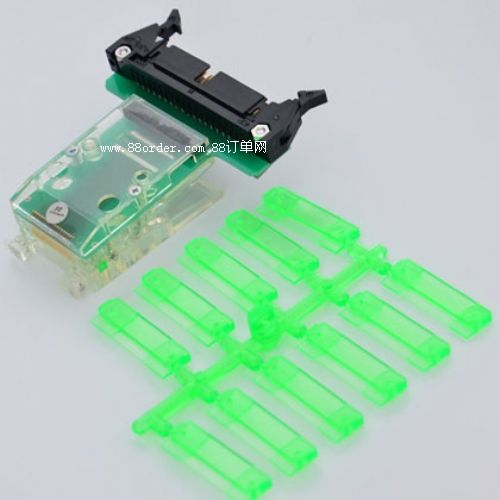

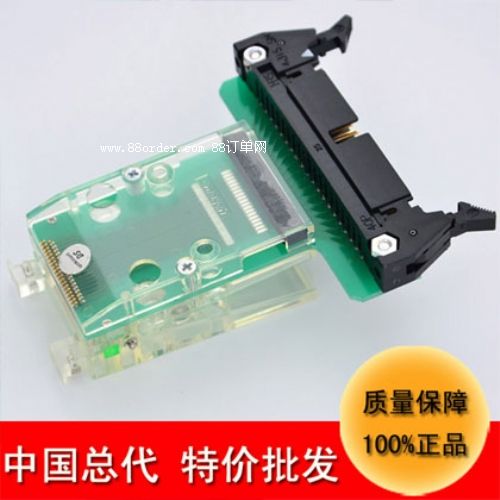

產品簡介

1、附帶frc連接器的clip connector主體

2、導向器套件（27-37pin用）

3、fpc/ffc壓板套件（正面用、背面用）

4、導向器和fpc/ffc壓板固定螺釘2個（一套共4件）

另外，使用的frc連接器是為廣大機電公司產的hif3ba-14pa-2.54ds（或同等品）40pin產品。38、39和40pin沒有配線。在制作連接用電纜時請注意。

產品參數

◆品牌：yokowo ds     ◆型號：ccnl-050-37-frc

◆種類：ffc/fpc       ◆接口類型：電話詳談

◆支持卡數：單卡      ◆讀卡類型：電話詳談

◆形狀：矩形          ◆加工定制：否

◆制作工藝：注塑      ◆特性：防潮

◆yokowo測試夾應用范圍：集成電路ic

◆工作頻率：高頻

產品細節

【1、yokowo測試夾ccnl-050-37-frc特征】                   【2、產品各個部分的名稱】

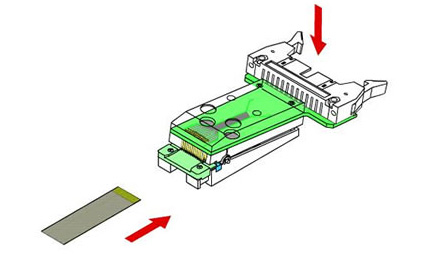

【3、連接形式】

因本產品采用夾式連接，極容易于fpc/ffc連接器進行裝卸。

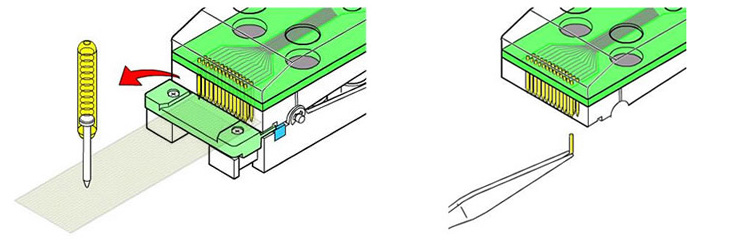

【4、彈簧探針】

1、由于連接點采用了彈簧探針的原因，所以耐用度特別持久。

2、更換損耗了的探針也很容易。維修用探針提供當天出貨。

【5、適合間距】

yokowo測試夾適合的間距從0.5mm到1.25mm均準備著。

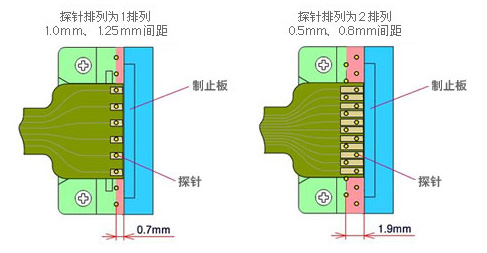

【6、導體接觸位置】

因為從制止板到探針的距離短，導體的露出部分短的fpc也可以使用。

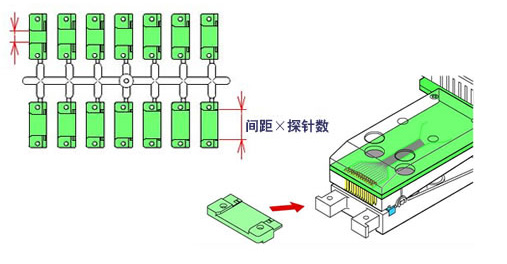

【7、適合極數】

夾式連接器，作為附屬品，各極點用的向?qū)�添上�?

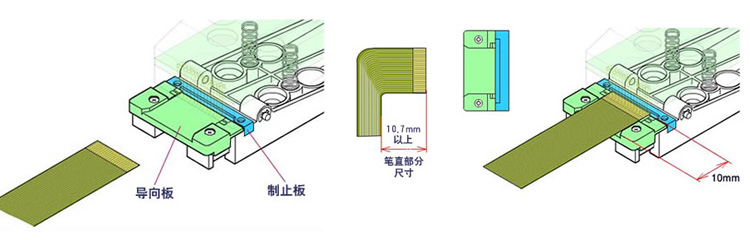

【8、關于導向板】

1、因為導向板是一直延伸到制止板，所以能確切地與fpc的連接位置接合一起。

2、導向板部分的長度是10.7mm。因此，如fpc頂端的筆直部分為10.7mm的時候，請使用標準品夾式連接器。

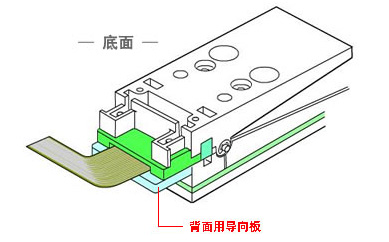

【9、翻背面也能使用】

為了使夾式y(tǒng)okowo測試夾可以于fpc翻背面時fpc也能使用，所以附上背面用導向板。(1.25mm間距的系列是沒有背面用導向板。)

底部固定板成為導向，方便把fpc插入。
