省煤器

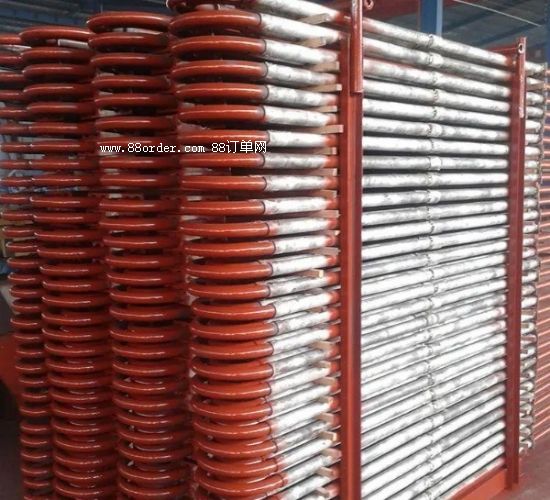

省煤器是安裝于鍋爐尾部煙道下部用于回收所排煙的余熱的一種裝置，將鍋爐給水加熱成汽包壓力下的飽和水的受熱面，由于它吸收高溫煙氣的熱量，降低了煙氣的排煙溫度，節省了能源，提高了效率，所以稱之為省煤器。鋼管式省煤器不受壓力限制，可以用作沸騰式，一般由外徑為32～51毫米的碳素鋼管制成。有時在管外加鰭片和肋片，以改善傳熱效果。鋼管式省煤器由水平布置的并聯彎頭管子（習稱蛇形管）組成。省煤器主要是適用于工業，也逐漸普及到農業以及一些相關產業商業上。

省煤器

      作用一：是提高給水溫度，省煤器還可產生少量蒸汽。進入設備的給水來自除氧器，低壓除氧器水溫一般是104℃，高壓除氧器的水溫約158℃。中壓爐（4.4mpa)的飽和溫度約為256℃,高壓爐的飽和溫度為317℃,比除氧水溫度高得多。

      制造省煤器：如果沒有省煤器，給水直接進入汽包，則由于進入下降管的水欠熱太多，水冷壁很大一部分受熱面用來提高水溫，而用于產生蒸汽的受熱面減少，使鍋爐的蒸發量降低。安裝完成后，可顯著提高水溫。對于省煤器，可將水溫提高至鍋爐壓力下的飽和溫度，并能產生少量蒸汽（約占鍋爐蒸發量的10％~20％)。給水進入水冷壁吸收熱量后，即可汽化，鍋爐的蒸發量顯著提高。

省煤器

給循環增加一個回熱過程。提高吸熱平均溫度。從而增加循環效率。

在鍋爐(汽包鍋爐)的啟動過程中，由于其汽水管道的循環沒有建立，即鍋爐給水處于停滯狀態，此時省煤器內的水處于不流動的狀態。隨著鍋爐燃燒的加強，煙氣溫度的提高，省煤器內的水容易產生汽化，使省煤器的局部處于超溫狀態。為了避免這個情況的出現，從汽包的集中下水管再接一管道到省煤器的入口，作為再循環管道，使省煤器內的水處于流動狀態，避免其汽化。
