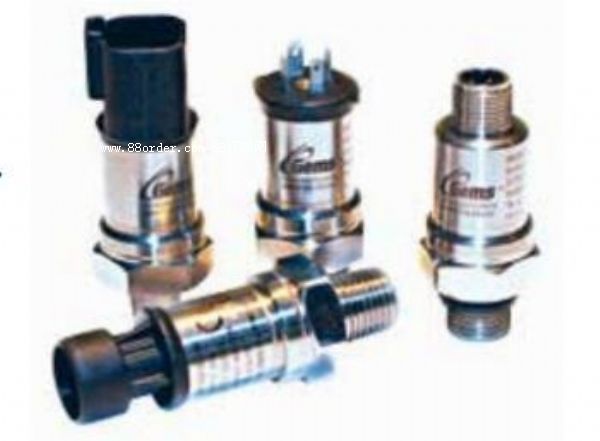

gems美國捷邁 1200 壓力變送器

一 現貨型號

1200bgc1001a3ua，1200bg3c002a3ua ，  1200bgh3002d3da ，   1200bgb1005a3ua  ，220icbgg1002agua 1200sg1b001a3ua

二 詳細介紹

oem 型變送器具有杰出的過壓能力及穩定性，是一款cvd技術的產品，耐壓高，適合惡劣的環境使用。

1200 系列壓力變送器采用 cvd 原理及 asic 設計電路，并采用了更為堅固的厚膜片。較厚的膜片確保了泵或者電磁閥等元件啟動產生壓力沖擊下也可安全工作。1200 系列擴展了電氣選項，提供適合工業應用的全焊接不銹鋼后端。模塊化設計允許 oem 客戶選擇不同的壓力接口、電氣接口等。asic 和 cvd 技術的采用使得 gems™ 可以在全壓力范圍內提供任意的輸出信號。

三 參數

輸入

壓力量程: 真空至 400 bar (6000psi)( 僅對表壓數據 )

耐壓: 4 x 滿量程 (fs) (<1％fs 零偏移 )

破裂壓力: >35 x

fs ≤ 4 bar (60psi );>20 x fs ≤ 40 bar (600psi );>5 x fs ≤ 400 bar

(6000psi )

疲勞壽命: 設計超過 100,000,000 次滿量程循環

性能

供電電壓靈敏性: 0.01％fs/v

長期偏移: 0.2％ fs/

年（不逐年累積）

精度: 0.5％ fs，標準值

溫度誤差: 2.0％ fs，標準值

補償溫度: -20℃至 80℃ (-5of 至

180of)

工作溫度: -40℃至 125℃(-40of 至 260of)，對于電氣連接代碼a,b,

c, 1 而言

    -20℃至

80℃ (-5of 至 180of)，對于電氣連接代碼 2, d, g, 3 而言-20℃

  至

50℃ (-5of 至 125of)，對于電氣連接代碼 f 而言

零點允差: 1％ 量程

量程允差: 1％ 量程

機械結構

壓力端口: 參見訂購單

接液部件: 17-4 ph 不銹鋼

電氣連接: 參見訂購單

外殼: 316 不銹鋼，17-4 ph 不銹鋼

        ip65，對于電氣連接代碼 a, b, c, d, g,1, 2, 3 而言

        ip67，對于電氣連接代碼 f 而言

        ip30，對于配有飛線的電氣連接代碼“3”而言

振動: 正弦曲線，峰值 35g，5 hz 至

2000hz

加速度: 在任意方向施加 100g 的穩定加速度，1bar (15 psi) 量范圍時為 0.032 ％ fs/g，400bar (6000 psi) 范圍時，按對數遞減至 0.0007％ fs/g。

沖擊: 經受住按國際電工委員會 iec 68-2-32程序 1 的自由落體試驗
