h-adcp聲學多普勒剖面流量計

應用于水文、水利、排水、灌區、海綿城市的渠道、河道流速流量測量；

優勢：第二代流速產品，性能更穩定測量更準確；

分層流速測量，更適應寬流域的流速分布；

分層流速流向測量，掌握水體的流動趨勢；

web云端數據服務；

內置水深測量探頭；

流量?jī)x簡單易用；

內置溫度傳感器，自動校準聲速；

內置姿態傳感器、水位傳感器測量；

外形小型及流線型的設計，方便安裝。

應用：

河道流量閘孔流量

在河流、渠道的水文測驗工作中，流速、流量和流向的測量是很重要的工作，傳統的流量測驗方法主要有流速儀法、浮標法等，測驗手段有人工船測、纜道測量等，這些測驗方法原理簡單明了、實用性強，但是費工費時，效率低。為適應新時代經濟社會發展和防汛工作的需求，及時想各級防汛抗旱部門提供準確的水文信息，特別在大洪水時，需要快速采集河流的洪水流量數據，聲學多普勒流量?jī)x測流有不可比擬的優越性。

用途

wsc770系列成為功能強大的測流系統。采集高質量的水平剖面數據。采用側視的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的數據。特別適用于：

■混凝土渠道

■天然河流

■小溪

■灌溉渠道

■水電水道

■供水渠道

■排水渠道的流量檢測。

性能產品型號h-adcp-2m-600h工作頻率600khz聲路平面陣列雙波束水平超聲波夾角130°測量范圍1.2m至100m盲區0.8m單元層數≤256層單元尺寸動態可調測量精度±0.5％流速分辨率0.001m/s流速測量范圍±10m/s溫度傳感器測量范圍 －25℃～75℃姿態傳感器精度±0.5°溫度精度±0.4℃水位 測量超聲波水位測量范圍0.5-20m陶瓷壓力水位測量范圍≤100m可外接雷達水位精度±2mm,±0.02％fs測量時間間隔1-60min可調數據輸出水位、分層流速、平均流速、 面積、流量等工作溫度 －10℃～60℃存貯溫度 －20℃～70℃標配深度水下100m防護等級ip68工作電壓dc 7-15v功耗<1.5w通訊協議rs485( 標準 modbus 規約 ), sdi-12、rs-232、rs-422；水平波束角指向角

不大于1.4°旁瓣抑制>60db，>60db，垂直波束指向角不大于3.8°不大于3.8°傳感器尺寸158*220*200 mm空氣中質量3.8kg水中質量0.65kg可靠性mtbf>25000h

* : 實際可測剖面深度隨測量斷面的具體條件的不同而變化；

** : 波束指向角是指在半功率(-3db)時的角度;

*** : 功耗會隨功能和實時流量顯示功能的開關而變化。

材質

剖面儀：pom

電纜：pvc

現場操作顯示單元：鋁合金+表面漆

滑動式安裝支架：ss304不銹鋼

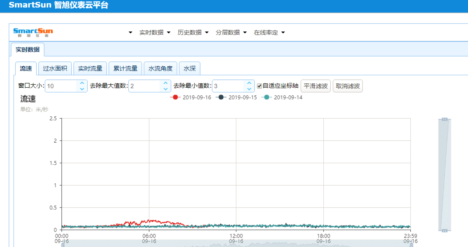

pc網絡平臺

網絡云平臺，數據讀取，記錄保存。

選型譜

注：更多特別功能或特別規格的訂貨需求，請聯系我們。
