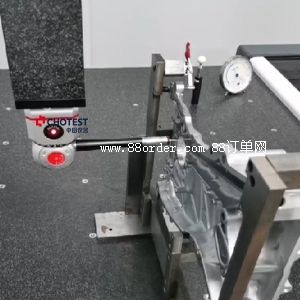

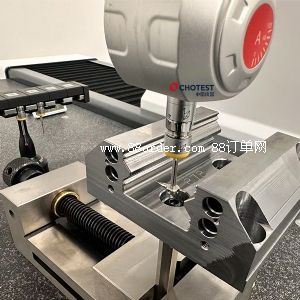

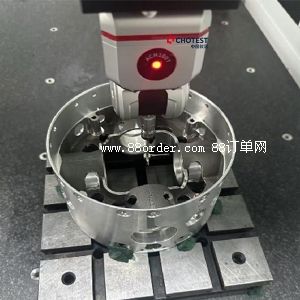

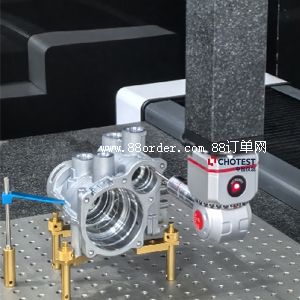

三坐標測量機是當前工業產品尺寸檢測的主要設備，能滿足現代工業生產批量性、產品多樣復雜的測量需求，保證產品質量。mars系列大型三坐標測量儀支持觸發、掃描和非接觸式探測系統。能夠?qū)Ω鞣N零件和部件的尺寸、形狀及相互位置關系進行檢測，也可以對軟材質或復雜零件進行光學掃描測量�？捎糜跈C械制造、汽車工業、電子工業、航空航天工業以及計量檢測等領域，是現代工業檢測和質量控制的重要檢測設備。

組成及基本原理

三坐標測量機一般由主機(包括光柵尺)、控制系統、軟件系統及測頭組成。

三坐標測量機的基本原理是將被測零件放入它允許的測量空間，準確地測出被測零件表面的點在空間三個坐標位置的數值，將這些點的坐標數值經過計算機數據處理，擬合形成測量元素，如圓、球、圓柱、圓錐、曲面等，經過數學計算的方法得出其形狀、位置公差及其他幾何量數據。

結構特點

1、移動橋式結構提高運動性能，確保測量精度及穩定性。

2、導軌采用高精密天然花崗巖，具有相同的溫度特性及剛性。

3、采用自潔式預載荷高精度空氣軸承的三軸導軌，運動更平穩，更耐磨損。

4、光柵尺接近花崗巖基本的熱膨脹系數，提高了設備的穩定性。

mars系列大型三坐標測量儀的導軌采用高精密天然花崗巖，具有相同的溫度特性及剛性；采用自潔式預載荷高精度空氣軸承的三軸導軌，運動更平穩，更耐磨損；光柵尺接近花崗巖基本的熱膨脹系數，提高了設備的穩定性。

主要特點

1.外觀設計提高機器的穩定性。

2.關鍵部件一體鑄造成型，結構緊湊，重量輕，強度高，運行更為快速平穩、測量精度更高。

3.氣壓檢測安全裝置，保證z軸不會因為斷氣而下墜，保證了測頭測座的安全。

4.mars系列大型三坐標測量儀采用德國海德漢光柵尺，確保機器在使用過程中具有高的精度和長時間的穩定性。

5.三軸均采用低熱膨脹系數的花崗巖導軌，機器具有良好的溫度適應性，抗時效變形能力。

6.低摩擦阻力的氣缸，z軸在運動過程中具有極低的摩擦阻力，提高z軸運動的精度。

7.固定式的工作臺，使機器具有承載能力強、裝卸空間寬闊、便捷。

8.環抱式的氣浮布局，使機器保持長時間的穩定運行，并且具有高運行精度。
