一、簡介

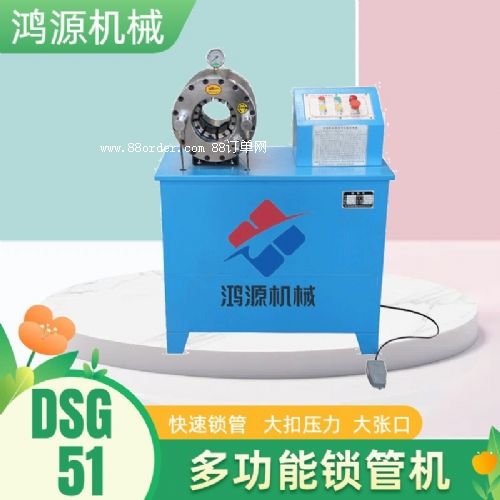

我廠生產的dsg-51g型鎖管機主要是針對于建筑施工行業鋼管桁架的扣壓加工。具有體積小、重量輕、功能多、開�？臁⒁撞僮�、好維修等優點。

二、工作原理

油泵在電機驅動下，輸出液壓油,推動扣壓油缸內的柱塞向前運動，使柱塞、前缸蓋上的兩個內錐套推動具有對稱錐面的模座徑向收縮，實現模塊對膠管的扣壓。當收縮量達到標尺調定值時，扣壓自動停止，電磁換向閥換向后，液壓油進入兩個開模油缸，推動扣壓柱塞反向運動，模座在彈簧作用下帶動模塊復原。

三、安裝調試

1. 搬運：機器宜采用叉車搬運，并以機器底部受力，機身不允許傾斜。嚴禁搬抬鎖頭及標尺部位。

2. 安裝：機器需水平固定于穩固的地基上，并作接地處理。

3. 注油：打開注油口，油箱中加入約160升長城牌46#抗磨液壓油。

4. 接電：將電源線接在機器規定的電源上，點動電機觀察旋向，電機旋向應與油泵所指方向一致。（電機旋向應為順勢針方向）

5. 檢查標尺：標尺位于油缸前端面上（見上圖），用于調節扣壓鐵管收縮量的大小。順時針調整，收縮量減��；逆時針調整，收縮量增大。標尺座靠三個螺釘上的彈簧彈力壓在油缸端面上，用手拉動標尺（垂直油缸端面方向），標尺座應靈活離開油缸端面，松開后，靠彈簧彈力自動壓緊在油缸上。開始扣壓前，應仔細檢查標尺伸縮是否靈活。不可將標尺用螺釘緊固在油缸上，否則會損壞標尺。

6. 壓力調整：機器系統額定壓力為20mpa，靠高壓閥調整。順時針調整壓力增大，逆時針調整壓力減小。（出廠時已調好，請不必自行調整）

7．開模速度調整：開模速度的快慢，由低壓閥控制，順時針調整，開模速度加快，逆時針調整，開模速度減慢，但開模速度過快會使噪音增大。（出廠時已調好）
