雄峰yhq2+2氧化起重機說明

     yhq型2+2氧化吊機廣泛用于鋁型材氧化著色車間，亦可使用于近似工藝的電鍍，酸洗等車間，適用于頻繁工作。

    氧化吊機使用環境濕度大，帶有腐蝕、酸性的揮發性氣體，要求2+2氧化起重設備的表面經拋丸除銹處理，噴涂防腐油漆，選用防護等級高的電機和電氣元件。

    2+2氧化起重機采用單邊走臺，根據實際起升高度設置起升架，必要時設置起升座維修平臺及欄桿；司機室與起重小車起升架一起相互加強，并分別連接到橋架上。起升使用滾子鏈條提升，配合平衡重；吊鉤可實現開合式設計；平衡重使用鋼絲繩進行二重保護，防止發生脫落事故。

    2+2氧化吊機的大車采用變頻調速，整機工作級別按a7（超重級）設計；2+2氧化起重機主梁可以選用特別設計的焊接 h 型工字鋼或焊接箱型主梁。司機室可設端面或側面進入；2+2氧化吊機可根據用戶要求，配置按鈕或遙控操作，亦可實現生產線多臺2+2氧化吊機聯合plc編程控制。

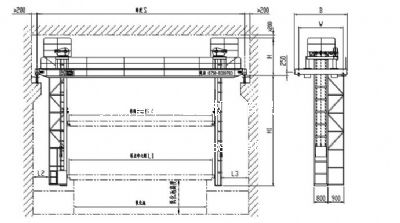

    安徽雄峰起重機械有限公司生產的2+2氧化吊機圖中l(wèi)1、l2、l3、h、h1、跨度、提升高度，以及氧化池相關尺寸，須經使用方根據自己的場地及工藝流程設定。

使用方訂購本2+2氧化起重機的特別要求須在訂貨時提出或說明。一、 主梁設計計算 1、主要參數：  起重量  q=2+2t   工作級別a5 跨  度   lk=12m  起升機構總重 gqs=526*2=1052kg 橋架自重gqj=2300kg 2、主梁截面形狀尺寸：  上蓋板δ=6mm   材料q235-b 下蓋板δ=6mm   材料q235-b 腹  板δ1=6mm   材料q235-b 腹  板δ2=6mm   材料q235-b 腹板間距b=250mm     腹板高h(yuǎn)0=400mm     3、主梁截面性質：  （1） 主梁截面面積  s=300*6*2+400*6*2 =8400mm2  （2） 半個橋架的質量：設加筋肋系數k=1.1  gqj=k*ρ*s*lk     =1.1*7.85*10-6*8400*12000    =870kg  （3） 主梁均布載荷集度  q=870/12000  =0.07kg/mm  （4） 主梁形心位置的確定  x0=150mm y0=206mm xmax=206mm ymax=125mm  （5） 主梁截面慣性矩的確定  對于x軸  ix=(300*63/12+300*6*2032)*2+(6*4003/12)*2   =1.54×109mm4                 對于y軸                 iy=(6*3003/12)*2+(400*63/12+400*6*2032)*2                  =2×107mm4  (6) 主梁截面對x軸y軸的抗彎模數  對于x軸  wxmin=ix/xmax       =0.154×1010/206      =7.47×105mm3
