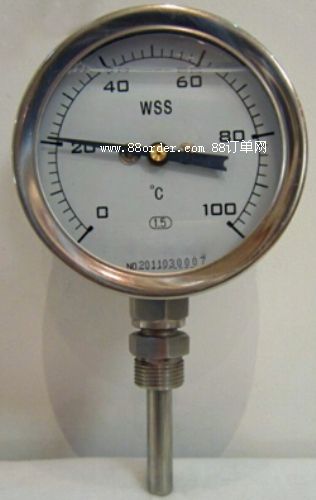

應用
雙金屬溫度計是一種測量中低溫度的現場檢測儀表�？梢灾苯訙y(cè)量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
特點
●現場顯示溫度，直觀方便；
●安全可靠，使用壽命長；
●多種結構形式，可滿足不同要求。
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值
主要技術參數
●產品執行標準
jb/t8803-1998
gb3836-83
●標度盤公稱直徑：60，100，150
●精度等級：（1.0），1.5
●熱響應時間：≤40s
●防護等級：ip55
○角度調整誤差
角度調整誤差應不超過其量程的1.0％
○回差
溫度計回差應不大于基本誤差限的絕對值
○重復性
溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
○測溫范圍
測量范圍℃
適用范圍
工業、商業
實驗室、小型
-80～+40
√
√
-40～+80
√
√
0～50
√
√
0～100
√
√
0～150
√
√
0～200
√
√
0～300
√
√
0～400
√
√
0～500
√
√
○正常工作天氣條件
工作場所
溫度℃
相對濕度％
掩蔽場所
-25～+55
5～100
戶外場所
-40～+85
5～100
○測量端形式
○外形及尺寸
形式
a
b
c
e
l
d
軸向型
65
23
73
-
75
100
150
200
300
400
500
750
1000
φ6
φ8
φ10
105
23
73
-
155
23
73
-
徑向型
65
50
110
34
105
50
110
34
105
50
110
34
135°向型
105
23
85
-
155
23
85
-
萬向型
105
23
178
120
155
23
178
120
○安裝固定形式
●可動外螺紋管接頭
m
h
sw
d
m16×1.5
12
18
φ6
φ8
φ10
m20×1.5
16
22
m27×2
20
30
npt1/4
15
18
npt1/2
19
22
npt3/4
25
30
●可動內螺紋管接頭
m
h
sw
d
m16×1.5
12
18
φ6
φ8
φ10
m20×1.5
16
22
m27×2
20
30
npt1/4
15
18
npt1/2
19
22
npt3/4
25
30
●固定螺紋管接頭
m
h
sw
d
m16×1.5
12
18
φ6
φ8
φ10
m20×1.5
16
22
m27×2
20
30
npt1/4
15
18
npt1/2
19
22
npt3/4
25
30
●卡套螺紋接頭
m
h
sw
d
m12×1.5
15
19
φ6
m16×1.5
15
22
φ8
m20×1.5
16
24
φ10
●卡套螺紋接頭
d
d0
d1
sw
d0
d
φ60
φ42
φ24
φ22
φ9
φ8
φ10
●固定法蘭
d
d1
d2
h
d0
d
φ105
φ75
φ55
φ16
φ14
φ8
φ10
注：可提供ansi、jb、hg等標準法蘭。
型號命名方法
hc-w 溫度儀表
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
s 金屬膨脹式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
s 感溫元件雙金屬片
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
表殼公稱直徑
3
4
5
160
100
150
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
位置特征
0
1
2
8
軸向（直型）
徑向（角型）
135°向（鈍角型）
萬向（可調角型）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝固定裝置
0
1
2
3
4
5
6
無固定裝置
可動外螺紋
可動內螺紋
固定螺紋
固定法蘭
卡套螺紋
卡套法蘭
|
|
|
|
|
|
|
防護形式
無（未標注）
w
f 普通型
防護型
防腐型
|
|
|
hc-w
s
s
-4
8
1
w
典型型號示例
型號及規格
○軸向型
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定裝置
d
l
hc-wss -330
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
1.5
1cr18ni9ti
304
316
316l
哈氏c-276
φ60
75
100
150
200
300
400
500
750
1000
無固定裝置
hc-wss -440
φ100
hc-wss -500
φ150
hc-wss -301
φ60
可動外螺紋
hc-wss -401
φ100
hc-wss -501
φ150
hc-wss -302
φ60
可動內螺紋
hc-wss -402
φ100
hc-wss -502
φ150
hc-wss -303
φ60
固定螺紋
hc-wss -403
φ100
hc-wss -503
φ150
hc-wss -304
φ60
固定法蘭
hc-wss -404
φ100
hc-wss -504
φ150
hc-wss -305
φ60
卡套螺紋
hc-wss -405
φ100
hc-wss -505
φ150
hc-wss -306
φ60
hc-wss -406
φ100
卡套法蘭
hc-wss -506
φ150
○徑向型
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定裝置
d
l
hc-wss -310
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1cr18ni9ti
304
316
316l
哈氏c-276
φ60
75
100
150
200
300
400
500
750
1000
無固定裝置
hc-wss -410
φ100
hc-wss -510
φ150
hc-wss -311
φ60
可動外螺紋
hc-wss -411
φ100
hc-wss -511
φ150
hc-wss -312
φ60
可動內螺紋
hc-wss -412
φ100
hc-wss -512
φ150
hc-wss -313
φ60
固定螺紋
hc-wss -413
φ100
hc-wss -513
φ150
hc-wss -314
φ60
固定法蘭
hc-wss -414
φ100
hc-wss -514
φ150
hc-wss -315
φ60
卡套螺紋
hc-wss -415
φ100
hc-wss -515
φ150
hc-wss -316
φ60
hc-wss -416
φ100
卡套法蘭
hc-wss -516
φ150
○135°向型
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定裝置
d
l
hc-wss -420
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1cr18ni9ti
304
316
316l
哈氏c-276
φ100
75
100
150
200
300
400
500
750
1000
無固定裝置
hc-wss -520
φ150
hc-wss -421
φ100
可動外螺紋
hc-wss -521
φ150
hc-wss -422
φ100
可動內螺紋
hc-wss -522
φ150
hc-wss -423
φ100
固定螺紋
hc-wss -523
φ150
hc-wss -424
φ100
固定法蘭
hc-wss -524
φ150
hc-wss -425
φ100
卡套螺紋
hc-wss -525
φ150
hc-wss -426
φ100
卡套法蘭
hc-wss -526
φ150
選型須知
1)型號
2)表盤直徑
3)精度等級
4)安裝固定形式
5)測溫范圍
6)長度或插入深度
例a：萬向型，表盤直徑φ100，測溫范圍0～400℃，1.5級，活動外螺紋m27×2，長度450mm，zy-wss-481， 0～400℃，l=450， m27×2，1.5級。
安裝方法示意 直接連接頭示意
○垂直管道安裝方法
代號
m
d
d1
d2
d
h
h
th48a
m16 1.5
φ36
φ48
φ7
φ7
27
80
th48b
m20 1.5
φ40
φ18
φ14
φ7
27
60
th48c
m27 1.5
φ47
φ28
φ22
φ17
32
60
th48d
m33 1.5
φ55
φ36
φ30
φ21
34
120
th48e
npt1/2
φ39
φ27
φ21
φ16
35
60
120
th48f
npt3/4
φ47
φ31
φ25
φ20
40
th48g
npt1
φ47
φ41
φ35
φ30
45
<, td>
th48b
代號
m
d
d1
d
h
h
th48a
m16 1.5
φ47
φ18
φ18
30
90
m33 1.5
φ55
φ24
φ24
30
150
th48c
npt1/2
φ39
φ16
φ16
30
90
th48d
npt3/4
φ47
φ20
φ20
35
90
150
th48e
npt1
φ47
φ30
φ30
40
代號
m
d
d1
d
h
th50a
m16 1.5
φ26
φ28
φ18
90
th50b
m20 1.5
φ30
φ36
φ24
150
th50c
m27 1.5
φ39
φ27
φ16
90
th50d
npt1/4
φ27
φ31
φ20
90
150
th50e
npt1/2
φ21
φ41
φ30
th50f
npt3/4
φ34
φ41
φ30
○垂直管道安裝方法
○彎曲管道安裝方法
○法蘭安裝方法
代號
m
d
d1
d
h
th50a
m16 1.5
φ26
φ28
φ18
90
th50b
m20 1.5
φ30
φ36
φ24
150
th50c
m27 1.5
φ39
φ27
φ16
90
th50d
npt1/4
φ27
φ31
φ20
90
150
th50e
npt1/2
φ21
φ41
φ30
th50f
npt3/4
φ34
φ41
φ30
雙金屬溫度計選型須知
在選用雙金屬溫度計時要充分考慮實際應用環境和要求，如表盤直徑、精度等級、安裝固定方式、被測介質種類及環境危險性等。除此之外，還要重視性價比和維護工作量等因素。此外，雙金屬溫度計在運輸、安裝、使用過程中，應避免碰撞溫度探桿，為保證測量的準確性，探桿擦入被測介質的長度應不小于探桿長度的2/3，安裝時禁止扭動儀表外殼。
