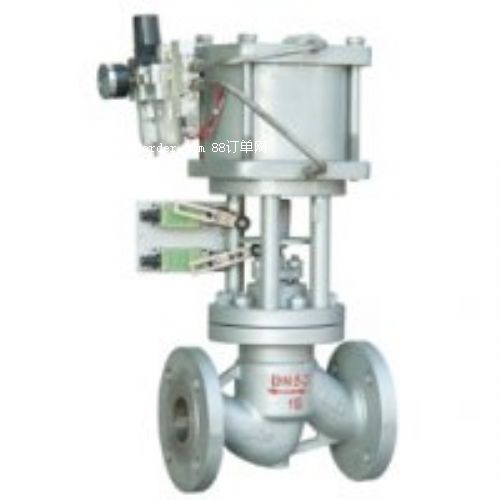

東光閥門j641h/y氣動截止閥是一種依靠壓縮空氣驅動可實現遠距離、大規模集中控制的自控截止閥。法蘭氣動截止閥由截止閥、直行程氣缸、電磁閥、限位開關和氣源附件等組成的自控閥門系統，通常用在需要頻繁開閉且要求開閉時間較快的場合，或者是安裝不方便人工控制的特殊位置空間，特別適合工藝現場沒有電源等驅動源需集中閥門的開閉的工藝管道或者裝置中。
【設計標準】
  結構長度：gb/t 12221
  法蘭連接：gb/t 9113  jb/t 79
  試驗與檢驗：gb/t 13927  jb/t9092
【產品特點】
 1、采用加大型特殊硬化工藝處理的閥桿以適應氣動截止閥一般開閉頻繁，速度快的工藝特點，防止閥桿彎曲變形失效而減短閥門壽命；
 2、可選擇單作用氣缸 或者雙作用氣缸以使用不同的工藝要求；
 3、選用不同的閥門主體材料可使用于空氣、水、蒸汽、油及硝酸、醋酸等對種介質流體；
 4、選用防爆電磁閥可用于需要防爆的工作環境；
 5、可根據客戶要求選用不同的零部件用于特殊工藝環境
【主要零件材質】

零件名稱	材料
閥體、閥蓋、閥板	鑄鋼/不銹鋼
閥體及閥瓣的密封面	硬質不銹鋼/司太立合金/ptfe
閥桿	不銹鋼
雙頭螺栓	35號鋼
氣缸	20號無縫鋼管
活塞	鑄鋁合金
手動螺母	青銅
密封圈	石棉橡膠板纏繞式金屬石墨墊片
活塞環及軸環	耐油橡膠○型圈
填料函	石墨

【主要外形尺寸】
pn1.6mpa 主要連接尺寸和外形尺寸mm

dn	d	d1	d2	b	f	l	h	ds	d0	z-d	氣源接頭	重量kg
50	160	125	100	16	3	250	865	160	250	4-18	m12×1.25	42
80	195	160	135	20	3	280	1100	160	300	8-18	m12×1.25	54
100	215	180	155	20	3	300	1200	160	350	8-18	m12×1.25	100
150	280	240	210	24	3	350	1380	219	400	8-23	m12×1.25	135
200	335	295	265	26	3	400	1580	273	400	12-23	m12×1.25	270
250	405	355	320	30	3	450	1710	273	400	12-25	m20×1.5	350
300	460	410	375	30	4	500	1880	325	500	12-25	m20×1.5	480
350	520	470	435	34	4	550	2180	426	500	16-25	m20×1.5	570
400	580	525	485	36	4	600	2325	459	550	16-30	m20×1.5	900
450	640	585	545	40	4	650	2570	500	550	20-30	m20×1.5	1560
500	705	650	608	44	4	700	2800	600	600	20-34	m24×1.5	1820
600	840	770	718	48	5	800	3010	600	600	20-41	m27×1.5	2850
