q614/615f氣動內螺紋三通球閥技術參數

氣缸選配：gtd/gte、at/sr
氣缸形式：雙作用單作用(彈簧復位式)
環境溫度：標準型為-20℃-+80℃、低溫型-40℃-+80℃、高溫型-20℃-+160℃
氣源壓力：雙作用2～8bar、單作用3～7bar

 q614/615f氣動內螺紋三通球閥附件選項 (可選)

回訊器：也叫限位開關，遠程反饋開關信號(普通型、防爆型可選)
電磁閥：雙作用選二位五通、單作用選二位三通(普通、防爆；多種電壓可選)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20ma信號,實現閥門調節功能(普通、防爆可選)
備注: 氣缸參數請另參考所選配的氣動執行器資料.

q614/615f氣動內螺紋三通球閥標準規范

閥門螺紋類型：g·npt·bspt din259/2999
閥門檢 驗：iso/din 5208—1987
驅動裝置連接：iso 5211


q614/615f氣動內螺紋三通球閥參數：

公稱壓力：pn1.6、2.5、4.0、6.4mpa、1000wog
連接方式：螺紋(l型、t型)
閥體材質：鑄鋼、不銹鋼cf8(304)、cf8m(316)
閥球材質：不銹鋼cf8(304)、cf8m(316)
密封材料：ptfe、ppl
適用溫度范圍：-20℃～232℃～350℃
適用介質：水、油、氣等某些腐蝕性液體(w·o·g)

q614/615f氣動內螺紋三通球閥詳細介紹：

★氣動執行器表面經陽極氧化處理，齒輪齒條結構，
★有開關兩個位置+/-5°行程調節
★namur標準氣源接口，可與電磁閥直接連接

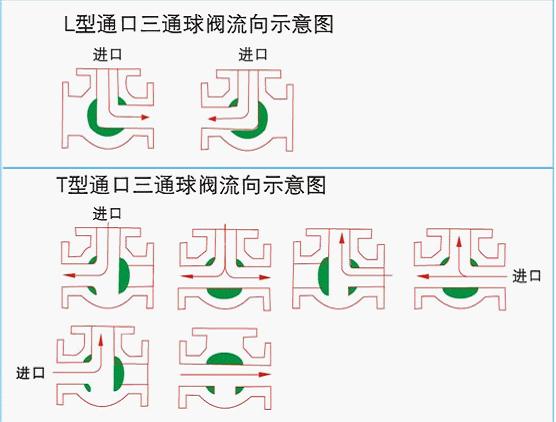

★三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成l型或t型通道,使安裝更加方便
★三通球閥分為l型和t型，l型適用于介質的流向切換，能使相互垂直的兩個通道聯通，t型適用于介質的分流，合流或流向切換。
★雙層閥桿填料符合德國tüv ta-luft的閥桿泄露測試要求
★在系統泄壓后無需拆下整個閥體就能進行檢查和維修。


q614/615f氣動內螺紋三通球閥主要連接尺寸

詳細參數敬請來電咨詢！
