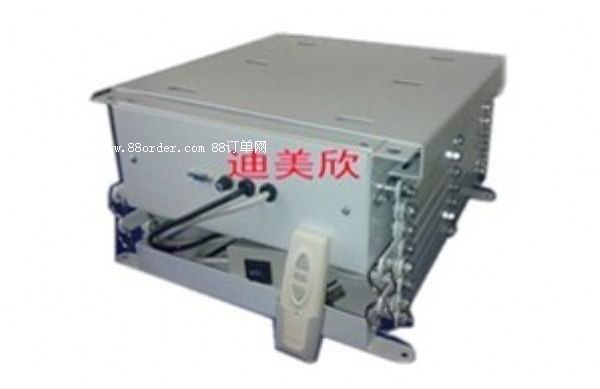

投影機電動吊架使用說明：                                                                                           投影機不使用時，吊到裝飾天花板上。使用時只須操作按鈕就可以把投影機吊放下來，用完以后，稍操作按鈕，可將投影機吊裝回天花板上不但對投影機有良好的保護作用，又騰出投影機所占用的空間，另作別用，靈活地擴充了室內空間的使用效率，可說是投影機必備的良好配套。

二、投影機技術參數

1、機器外圍尺寸：390mmx390mmx320mm長x寬x高、裝飾底盤尺寸500mm×500mm長×寬（高度可調）凈重：32kg行程：1500mm5、承吊重量：25kg，手動控制、無線遙控、集中控制并支持rs232  和rs485。

附件：

1、投影機接口底盤一個。用于連接固定投影機。

2、萬向頭一個。用于調節投影機水平、高低、左右方向。注：接口盤

+萬向頭高度：80㎜～130㎜（不同投影機接口盤高度不同）

☆使用環境要求：

氣溫在零上10℃至40℃；相對溫度不大于95％的室內；不含腐蝕性氣體的環境內；不含【敏感詞】國人都懂的汽霧及易燃、易爆氣氛中使用；電源電壓交流220v（±10％）；避免激烈震動和碰撞。

☆安裝要求：

水泥天花與假天花的凈空高必須大于：（吊架機身高度+接口盤高度+萬向頭高度+投影機實際厚度）特殊情況除外

建議天花開口：410㎜×400㎜（視投影機大小而定）建議預留維修口，建議在離吊架100㎜～200㎜處口：400㎜×400㎜4、通過吊架頂上的四個直徑為

ф12mm的螺絲孔，以ф10mm的膨脹螺絲，把吊架緊固在建

筑物的樓板上。安裝時，首先選好位置，根據投影機所處的位置確定吊架所處的方向，必須準確定好四個螺絲孔的位置才給膨脹螺釘打孔，膨脹螺釘必須有足夠的深度，以保證有足夠的承受力；不要使吊架靠近蒸氣管、熱風管及中央空調風口等發熱設備。供電電源應設有雙閘刀電源開關，并裝有4a的熔斷管，電源線和控制線應用橫截面積不小1.5mm2的銅芯線。電源開關和操作按鈕應盡量靠近吊架，并使操作按鈕時能直接看到吊架的運行情況，吊架機殼還應有良好接地。接地電阻不能大于4ω，接地線銅芯橫截面積不小于1.5mm2

，并且接地線用另一種顏色電線，以便與其它線辨認。 ●注：調整好上、下限位后一定要擰緊其緊固螺釘，否則吊架在運行過程中會發生定位不準的情況。
