雙線圈控制、omron/歐姆龍品牌車載繼電器g8nd-2-12vdc，電機的正反轉控制用

一、特點

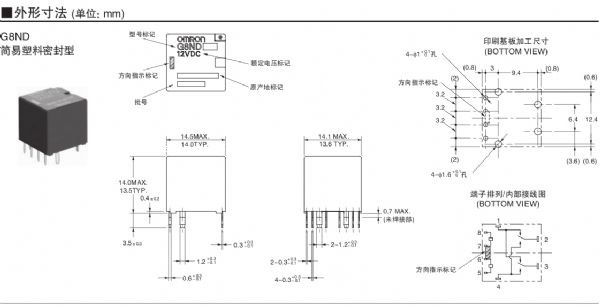

1、尺寸大小（14mm*14mm*13.5mm）

2、線圈端子與接點端子分離排列，對pcb采用圖形設計的8端子型雙繼電器

3、采用功率開關接點和最佳散熱設計，體積小巧，可實現高容量開關

4、用途為車載電氣元件直流電機的正反轉控制（門鎖電機、電動車窗電機、天窗電機等）

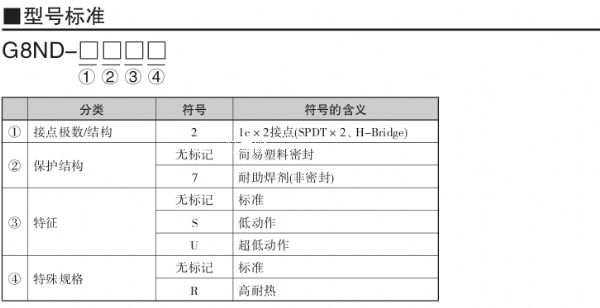

二、omron車載繼電器型號標準

型號：g8nd-2-12vdc

接點極數結構：1c*2接點（spdt*2、h-bridge）

線圈：雙繼電器線圈，額定控制電壓dc12v，電阻225歐，消耗功率640mw。

接點：材質銀合金接點，額定負載/電機負載25a，容許通電電流為25a at dc14v（10分鐘），最小開關電流/dc12v 1a。

三、車載繼電器g8nd-2-12vdc性能參數

耐壓強度：線圈與接點之間ac500v 1分鐘，同極接點之間ac500v 1分鐘。

機械壽命（開關頻率：18000次/h）：100萬次

電氣壽命（額定負載）：10萬次

重量（約）：7.5g
