不銹鋼潛水泵，鑄鐵潛水泵，潛水泵選型，風動潛水泵生產廠

泰安辰茂是一家專注于礦山設備研發制造的專業企業，產品涵蓋“FWQB渦輪潛水泵，QYW葉片潛水泵，BQS排污排沙泵，WQ污水提升泵，礦用鑿巖設備，礦用液壓類機具，儀器儀表等”等產品，多年的經營與發展，與全國各大煤礦建立了良好的合作關系，辰茂人本著“重質量，講信譽”的經營理念，將更好的服務于工礦企業！

型號 額定流量(m3/h) 額定揚程      工作氣壓   耗氣量(m3/min) 質量    外形尺寸

FQW20-25/W     20     25     0.5    4.5-5 30     347*274*462

FQW70-30/W     70     30     0.5    4.5-5 32     347*274*462

FQW20-40/W     20     40     0.5    4.5-5 34     329*274*495

FQW40-20/W     40     20     0.5    4.5-5 31     347*274*462

FQW25-50/W     25     50     0.5    4.5-5 35     329*274*495

FQW30-18/W     30     18     0.5    4.5-5 35     329*274*495

FQW50-25/W     50     25     0.5    4.5-5 32     347*274*462

FQW48-12/W     48     12     0.5    4.5-5 31     347*274*462

產品結構與工作原理：

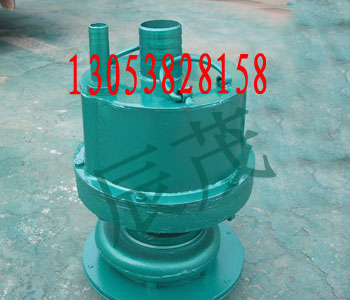

礦用風動潛水泵主要是泵體，氣馬達和過流等三部分組成。

1、 泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。

2、氣馬達部分：由轉子，渦輪，上下氣缸，軸承等組成。以壓縮空氣為動力，沖擊渦輪推動轉子高速運轉作功。

3、過流部分：由水輪，泵蓋吸口，泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。

特點：FQW/W型（原FWQB型）礦用風動潛水泵土突破了以往舊的設計思想，采用風動渦輪傳動，壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的特點。廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室的排水施工

聯系人：王偉東   TEL：18653864810   QQ：2818054601

“過硬的質量，優質的服務，完善的售后”，泰安辰茂永遠是您的首選，歡迎來電咨詢訂購！
