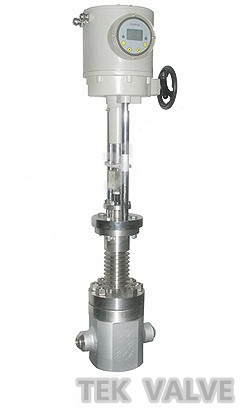

進口高溫高壓調節閥
德國泰科品牌電動高溫高壓調節閥是采用智能一體化執行器與高精度低流阻調節閥閥體組成。zdlm電動高溫高壓調節閥具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。電動高溫高壓調節閥配以3810系列（或者psl系列）電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20ma或1-5v·dc的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
泰科電動高溫高壓調節閥調節機構采用平衡式閥塞結構，電子式zdlm電動高溫高壓調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
德國泰科電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
調節切斷型采用軟密封結構閥芯，達vi級泄漏標準(零泄漏)。
伺服放大器采用深度動態負反饋，可提高自動調節精度。
電動操作器有多種形式，可適用于4~20ma.dc或0~10ma.dc。
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏“被評為歐美最認可的閥門之一 ”
德國泰科[tek]零件：
閥體、閥蓋：ht200、zg230-450 zg1cr18ni9ti
閥芯：1cr18ni9ti、司太萊合金堆焊 增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2cr13
墊片：橡膠石棉板、10、1cr18ni9ti 石棉纏繞墊片
波紋管：1cr18ni9ti
產地：德國
產品品牌：泰科[tek]
德國泰科[tek]進口高溫高壓調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。
另外，密封型式采用單座密封，流量特性曲線精度高，符合iec534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用電動執行機構，其結構緊湊，輸出力大。
進口高溫高壓調節閥特點:
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
電動高壓調節閥主要性能指標：
|
項目 |
指標值 |
||
|
基本誤差％ |
配dkz±1.0；配3810l±2.5； 配psl±1.0 |
||
|
回差％ |
配dkz±1.0；配381l ±2.5； 配psl±1.0 |
||
|
死區％ |
1.0 |
||
|
始終點偏差％ |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差％ |
≤2.5 |
||
|
泄露量l/h |
0.01％×閥額定容量 |
||
|
可調范圍r |
30：1 |
||
電動高壓調節閥 額定流量系數kv、允許壓差：
|
公稱通徑 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數kv |
直線 |
10 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
允許壓差 |
≤公稱壓力 |
|||||||||||||
電動高壓調節閥主要技術參數：
|
閥體形式 |
直通鑄造高壓球型閥 |
|
|
公稱通徑 |
dn20～300mm |
|
|
公稱壓力 |
pn11.0、pn15.0、pn26.0、pn42.0mpa；ansi 150、300、600、900lb；jis 10、20、30、40k |
|
|
連接形式 |
法蘭(ff rf rtj)、焊接(sw bw)、螺紋(適用于1″以內,pn15.0mpa以內) |
|
|
閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
|
|
壓蓋型式 |
螺栓壓緊式 |
|
|
密封填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
|
閥芯形式 |
套筒籠式節流式閥芯 |
|
|
流量特性 |
線性、等百分比 |
|
|
執行器型號 |
zaz系列、3810系列、psl系列 |
|
|
主要技術參數 |
電源電壓：220v/50hz、輸入信號：4-20ma或1-5v·dc、輸出信號：4-20ma·dc |
|
|
防護等級：相當ip55、隔爆標志：exdⅱbt4、手操功能：手柄 |
||
|
環境溫度：-25～+70℃、環境濕度：≤95％ |
||
|
高壓直通式調節閥(焊接式) |
高壓角式調節閥(法蘭式) |
|
電動高壓調節閥連接尺寸：
|
公稱通徑 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
l |
直通式 |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 |
||||||||||||
|
直角式 |
||||||||||||||
|
h |
||||||||||||||
|
h1 |
直通式 |
|||||||||||||
|
直角式 |
||||||||||||||
|
w |
||||||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
