依據tia/eia和iso/iec 11801標準設計，是五類線纜以太網結構布線系統及其它類似應用系統理想的電涌保護器。為數據線路提供高能粗級保護和低能量的精細保護，使敏感電子設備不受侵害。產品具有良好地頻率傳輸特性、較高的通流量和極快的響應速度，可廣泛應用于辦公和工業場所100m以太網絡綜合布線及類似用途的數據通訊系統中。

適用范圍

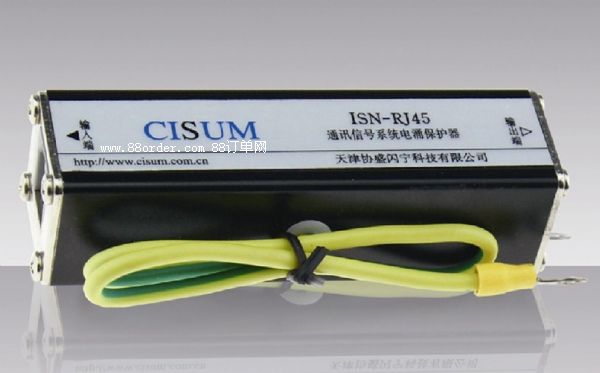

isn-rj45-e100/4s可保護一條10/100m以太網標準雙絞線電纜，適用于保護單臺計算機或服務器。rj45-8e、24e可分別保護8路、和24路10/100m以太網標準雙絞線，適用于布線標準為catscat5系統的switch、hub、router和計算機等網絡設備的雷擊或其他電涌保護。

技術參數

型號 isn-rj45 isn-rj45/8l isn-rj45/24l

標稱電壓 un 5v

最大持續運行電壓 uc 6v

標稱放電電流（8/20μs） in 5ka

最大放電電流（8/20μs） imax 10ka

電壓保護水平x-x up 50v

電壓保護水平x-l up 300v

插入損耗 0.26db/100mhz

最大傳輸速率 vs 100mbit/s

約定保護芯線 1/2.3/6 對應8條網絡線路 對應24條網絡線路

保護等級 ip20

輸入/輸出接口 rj45

工作溫區 t -40~+80

產品安裝與維護

雙絞線以太網數據通訊電涌保護器為10/100m以太網標準數據傳輸提供防護，通用rj45接口，可將產魄常方便地串聯在被保護設備前端，接地路徑應盡可能短，長度不超過1.5米。 isn-rj45-e100/4s可方便安裝在15/35mm標準導軌，rj45-e/16e/24e可方便安裝于19英寸標準機柜，只占用1u空間。安裝盛意進出電涌保護器的電纜應分開走線，以免出現電涌的二次耦合。正確安裝后，可穩定地長期工作，如果發現因為電涌保護器的原因引起系統傳輸性能的降低或信號中斷，應及時維護或更換。
