ec2204-d151電源工作指示燈ic

一、 功能說明

上電不工作，一個按鍵key控制二路電平信號輸出out1、out2，一個指示燈（led1）,一個檢測充電腳in1

指示燈(led1)工作狀態（高有效）：

1、電池低于3.4v---led1慢閃，4s/次（短按按鍵后才檢測電池電壓）

2、控制ic工作指示—led1常亮

3、充電指示—led1快閃，1s/次

4、充滿—led1滅

短按key，led1常亮，out1輸出高電平且延時60s，計時到，led1滅，out1輸出低電平；計時過程中短按key，計時清零，led1常亮，out2輸出高電平且延時60s，計時到led1滅，out2輸出低電平；計時過程中再次短按，led1滅，out1，out2輸出低電平，以上循環(out1高則out2低，out1低則out2高)

“pb0”引腳外接充電管理芯片“chrg”腳，檢測到低電平(在充電)，led1快閃（1s/次）,檢測到高電平（充滿），led1滅，充電時關閉負載輸出。

二、 電氣參數（vdd=5.0v，gnd=0，ta=25℃）

參數 符號 最小值 典型值 最大值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v temp. = 25 ℃

工作電流 iop 1 ma vdd= 3v , mcu run 1 mips

靜態電流 istb 6 ua vdd=5.0v

驅動電流低電平輸出 iol 8 ma vdd=3v, v ol =0.5v, all i/o port

驅動電流高電平輸出 ioh -8 ma vdd=3v, v oh =2.5v, all i/o port

過vdd極限電流 ivddmax 60 ma

過gnd極限電流 igndmax 60 ma

工作溫度 ta -20 25 85 ℃

儲存溫度 tstg -40 25 125 ℃

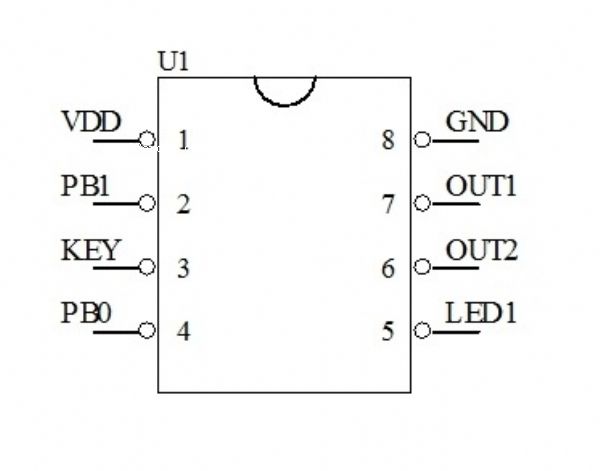

三、 封裝腳位圖（sop8）

四、 pin引腳及功能描述

管腳號 符號 功能描述

1 vdd ic正

2 pb1 充電檢測腳

3 key 開關

4 pb0 電池充電狀態檢測腳

5 led1 指示燈，高電平有效

6 out2 信號輸出腳，高有效

7 out1 信號輸出腳，高有效

8 gnd ic負

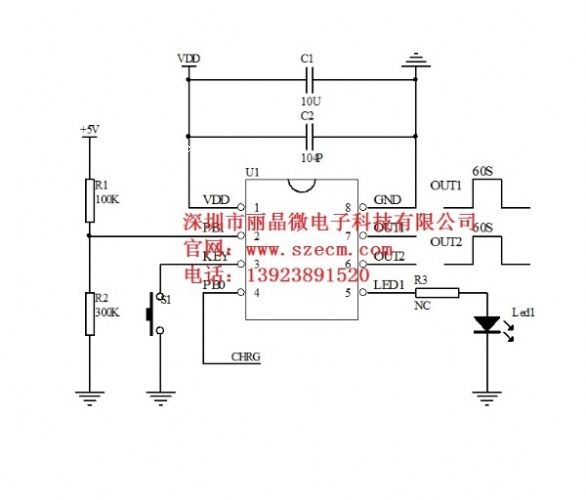

五、 參考電路圖

六、 封裝尺寸圖（sop8）

七、 版本說明

版本 日期 描述

ec2204-d151電源控制ic 2022/04/20 v01初版
