eh220325-3f04-af8e霧化器芯片方案

一． 功能說明

補水儀控制芯片，封裝方式是sot23-6封裝；供電方式：dc3.7v鋰電池。一路按鍵輸入控制，兩路輸出：一路led燈、一路霧化片。

上電不工作，短按一下按鍵led燈七彩漸變（燈自帶七彩漸變）霧化片噴霧定時6分鐘，6分鐘后自動關閉。定時中途觸發按鍵立即關閉。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最小值 典型值 最大值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 3 ma fcpu=2mhz@xtal-4m

靜態電流 istb 10 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 20 ma vol=0.6v

驅動電流 ioh 14 ma voh=vdd-0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

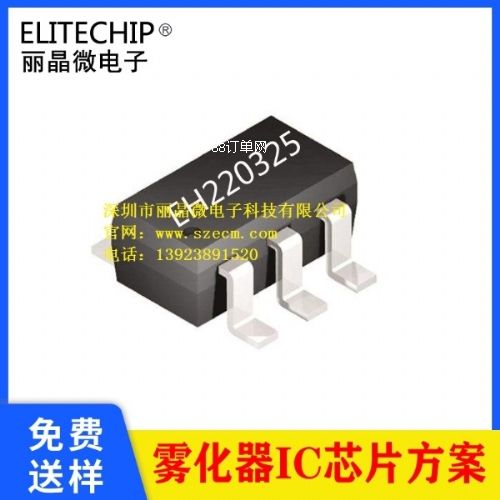

三． 封裝腳位圖（sot23-6）

管腳號 符號 功能描述

1 led led燈輸出，高電平有效

2 gnd 電源負

3 key 開關按鍵

4 out 霧化輸出

5 vdd 電源正

6 out 霧化輸出

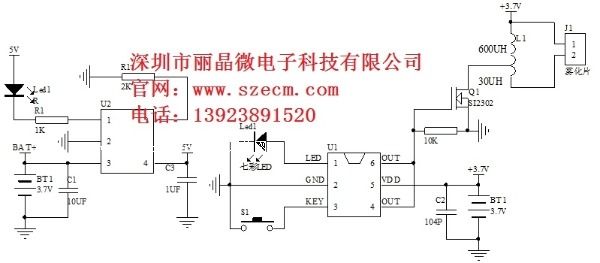

四． 電路圖參考

五． 封裝尺寸圖（sot23-6）

六． 版本說明

版本 日期 描述

eh220325-22ee-af8e 2022/4/1 v01初版

eh220325-02ed-af8e 2022/4/11 v02改頻率

eh220325-3f04-af8e 2022/4/13 v03改頻率
