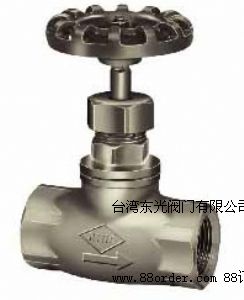

不銹鋼內螺紋閘閥產品概述
z11w、z15w絲口閘閥
通徑：15-100mm
壓力：1.0mpa-1.6mpa
適用介質：水、蒸汽、油品
適用溫度：≤4250c
閥體材質：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼
不銹鋼內螺紋閘閥主要性能規范
| 型號 | 公稱壓力pn(mpa) | 試驗壓力ps(mpa) | 工作壓力p(mpa) | 工作溫度(℃) | 適用介質 | ||
| 殼體 | 密封 | p20 | p42 | ||||
| z15w-25 | 2.5 | 3.8 | 2.8 | 2.5 | 1.4 | ≤425 | 水、蒸汽、油品等非腐蝕性介質 |
| z15w-40 | 4.0 | 6.0 | 4.4 | 4.0 | 2.3 | ||
| z15w-64 | 6.4 | 9.6 | 7.0 | 6.4 | 3.7 | ||
| z15w-100 | 10.0 | 15.0 | 11.0 | 10.0 | 4.4 | ||
| z15w-160 | 16.0 | 24.0 | 17.6 | 16.0 | - | ||
| 零件名稱 | 閥體、閥蓋 | 閘板、閥座、閥桿 | 填料 | 閥桿螺母 | 手輪 |
| 材料 | 碳鋼 | 鉻不銹鋼 | 石墨石棉盤根或柔性石墨 | 銅合金 | 可鍛鑄鐵或球墨鑄鐵 |
| 公稱通徑dn（mm） | l | l1 | h | h1 | d0 | d | d | kg |
| 15 | 80 | 16 | 142 | 155 | 100 | 10 | 34 | 1.9 |
| 20 | 90 | 18 | 143 | 160 | 100 | 13 | 40 | 2.0 |
| 25 | 100 | 22 | 164 | 186 | 120 | 18 | 50 | 3.3 |
| 32 | 120 | 22 | 187 | 216 | 140 | 24 | 58 | 4.8 |
| 40 | 130 | 24 | 215 | 250 | 160 | 29 | 66 | 6.7 |
| 50 | 140 | 25 | 233 | 276 | 180 | 37 | 78 | 9.6 |
訂貨須知
1.產品型號與名稱 2.公稱通徑dn(mm) 3.公稱壓力 4.連接法蘭標準
5.閥體材質 6.介質種類和溫度范圍 7.額定流量系數
8.其它特殊要求
