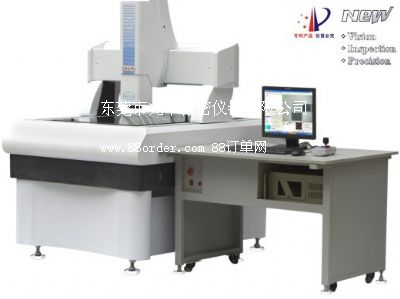

vip龍門式全自動影像測量儀,是兆豐公司勵精圖治、根據自身從業多年的開發設計經驗、凝聚業界精華、經過反復論證以及近一年時間不間斷的穩定性測試而于2010年推出的全新力作,專門服務于中高端客戶,尤其適合大型pcb板、菲淋膠片、觸摸屏、led顯示屏、液晶顯示屏、大型玻璃制品、汽車配件等行業。目前該設備已成功服役于華碩集團、byd汽車、華興玻璃集團、福建歐普登光學、天津勝琦隆電子、長安古野電子、廈門祥達光學、tdk集團及其供應商,等等眾多高端客戶群體。

品質特征：
    品質保證源自最先進的設計理念,最完善、最優化的結構設計和突破極限的配件加工制作精度:

　　◇"000"級大理石底座及整體式剛性龍門移動架,其導軌基面的平面度、平直度均為≦0.005mm。整體式剛性移動架"上輕下重"的設計可充分克服掉運動過程中對測量鏡頭的

慣性沖擊,保證整體機構在運動過程中的穩定性不受任何影響。

　　◇針對業界難題之移動橫梁導軌的運動精度問題。我們采用導軌水平與垂直安裝的組合方式,在有限的空間里最大化的加寬了兩組導軌之間的跨距。此結構還充分利用

了"000"級大理石基面及p級高精密級導軌本身的精度效應,組合后的運動直線性精度≦0.003mm。

　　◇hiwin p級高精密直線導軌與tbi研磨c3級滾珠絲桿組合,充分保證了機器的運動精度和平穩性。光柵尺及傳動機構置于兩導軌之間,最有效的去除阿貝誤差的影響。

　　◇全閉環的運動控制系統,在高精度硬件機構的配合下可快捷準確的一次定位到目標位置,速度快、精度高。

　　◇德國heidenhain自粘式金屬光柵,分辨率達0.0005mm,精度高、使用壽命長。

　　◇自動變倍鏡頭,改變倍率不需要重選比例尺,針對復雜的測量工作可實現大、小倍率交替同步測量。

　　◇德國原裝千兆網工業ccd相機,130萬像素超高清晰成像、高保真畫質,30楨掃描頻率,協態畫而非常流暢,10m網線以內無信號衰減。

　　◇可程控八區環形表面光+同軸落射光+三環八區自動升降式表面輔助光(選)+跟蹤式底部平行光,提供n種照明組合,從容應對各種疑難復雜的測量工作。

　　◇功能強大的全自動cnc測量軟件,智能編程,自動測量。配合鼠標、鍵盤以及3d操縱桿,操作得心應手、方便輕松。

　　◇可選配英國renishaw接觸式測頭和日本基恩士ccd激光測頭。

　　◇超長保修期十八個月。

技術參數：
