廈門才茂3g/4g無線視頻監控充電樁解決方案

 一、概述：

隨著人們環保意識的增強，世界各國對新能源汽車的推廣支持，新能源汽車在未來汽車市場將占據重要地位，如果說過去充電站等配套設施的不完備在一定程度上限制了電動汽車發展的話，那么這一問題正在逐步得到解決。國家電網和南方電網分別投入巨資建設電動車充電站和充電樁等與新能源汽車相關的配套充電設施，隨著兩大電網制定了在全國大規模建設電動汽車充電站和充電樁的計劃，電動車充電站建設已經進入快車道。

據媒體新聞報道福建、浙江、吉林、安徽、江蘇、山西、江西、山東等國內大多省份已陸續建立起電動汽車充電站。圍繞為電動汽車充電這塊巨大“蛋糕”的激烈競爭已悄然啟幕，國家電網、南方電網、中石化、中海油等能源央企紛紛跑馬圈地。

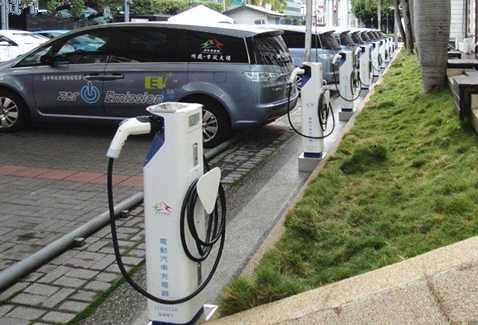

充電樁應用例圖如下：





























二、9.8前沿新聞

    才茂通信作為全國及廈門市知名高新技術企業，憑借歷年來良好業績、產品口碑及核心的技術，無線視頻監控通信技術在汽車充電樁的應用，此次受廈門市政府邀請，入駐廈門2015.9.8國際投資貿易洽談會展館——“人才項目資本合作館”，作為本次展會中唯一的無線通信企業，代表廈門向來自海內外政企業參會人員對接，展示無線通信高端產品在充電樁前沿的成功應用。

                          福建省委副書記于偉國參觀才茂通信展位 三、 項目需求

　 我國從“十一五”時期開始實施新能源汽車科技規劃，“863”項目共投入20億元研發經費，形成了以純電動、油電混合動力、燃料電池三條技術路線為“三縱”，以多能源動力總成控制系統、驅動電機及其控制系統、動力蓄電池以及管理系統三種共性技術為“三橫”的電動汽車研發格局。

    2015年10月9日，國務院辦公廳下發《關于加快電動汽車充電基礎設施建設的指導意見》。這是9月29日，國務院常務會議確定支持新能源和小排量汽車發展措施后的又一重大舉措。

《指導意見》提出，到2020年，基本建成適度超前、車樁相隨、智能高效的充電基礎設施體系，滿足超過500萬輛電動汽車的充電需求；建立較完善的標準規范和市場監管體系，形成統一開放、競爭有序的充電服務市場。根據國家“十三五”規劃，到2020年，充換電站數量將達到1.2萬個，充電樁達到450萬個。數據顯示，今年1-8月，我國新能源車?yán)塾?jì)生產12.35萬輛，同比增長3倍。截至8月底，全國新能源車保有量約為24萬輛。但充電樁僅為3.7萬個，車樁比例為8:1，充電樁的建設速度遠遠跟不上新能源車步伐。

有機構預測，明年我國充電樁產業規模將達到330.78億元，到2020年可達到1000億元。

作為電網配用電側的電動汽車充電樁，其結構的特殊性決定了自動化通信系統的特點是被測點多且分散、覆蓋面廣、通信距離遠。并且隨著城市的發展，網絡拓?fù)湟�求具有靈活性和擴展性的結構，因此，電動汽車充電樁通信方式的選擇應考慮如下問題：

1. 通信的可靠性——通信系統要長期經受惡劣環境和較強的電磁干擾或噪音干擾的考驗，并保持通信的暢通。

2. 建設費用——在滿足可靠性的前提下，綜合考慮建設費用及長期使用和維護的費用。

3. 雙向通信——不僅能實現信息量的上傳，還要實現控制量的下達。

4. 多業務的數據傳輸速率——隨著以后終端業務量的不斷增長，主站到子站、子站到終端之間通信對實現多業務的數據傳輸速率要求越來越高。

5. 通信的靈活性和可擴展性——由于充電樁具有控制點面多、面廣和分散的特點，要求采用標準的通信協議，隨著“all ip”網絡技術趨勢的發展以及電力運營業務的不斷增長，需要考慮基于ip的業務承載，同時要求便于安裝施工、調試、運行、維護。

廈門才茂通信科技多年來，致力于2g/3g/4g無線通信領域的研發、生產、銷售以及良好的服務。先后開發應用到充電樁的“第一代”產品2g/3g無線dtu；“第二代”產品3g/4g無線路由器；“第三代”產品2g/3g/4g無線標清音視頻帶路由器/dtu功能的設備；“第四代”產品3g/4g無線高清音視頻帶路由器/dtu功能的設備。應用于充電樁的廈門才茂通信（2g/3g/4g通信系列產品）為充電樁業務系統提供可靠的無線通信終端產品，已經發展到了同時支持圖像錄像、圖像抓拍取證、gps定位、求助服務，同時通過串口總線rs485、rs232、can協議及ip通訊協議，實現計時、計電度、計金額充電，提供人機交互操作，和bms實時通信，獲取動力電池類型、單體電壓、剩余容量、溫度、告警等信息集中監控通信，上送充電狀態信息，實現有圖有數據的安保型無線智能充電樁管理應用解決方案。 四、系統設計方案

廈門才茂2g/3g/4g無線音視頻設備（攝像、圖像抓拍、告警信息、對講、gps定位、環境溫濕度檢測、rs232/rs485、路由)與充電樁的集中器、電池管理系統(bms)數據聯接緊密結合實現無線數據遠傳，依據無線傳輸?shù)臄?shù)據，充電管理服務平臺可以實現強大的運營商管理、用戶管理、客服管理、充電樁/充電站管理、數據統計分析、警報故障、報裝報修管理、設備地圖展示功能�？煽康臒o線數據聯接節約安裝造價成本，使的廣大的用戶在手機app（主要功能1、用戶中心 2、設備管理3、設備控制/查看4、充電計劃5、設備授權分享6、設備發布出租7、在線尋樁和導航8、在線結算和支付等等。）友好直觀畫面下，更好的體驗充電的方便。

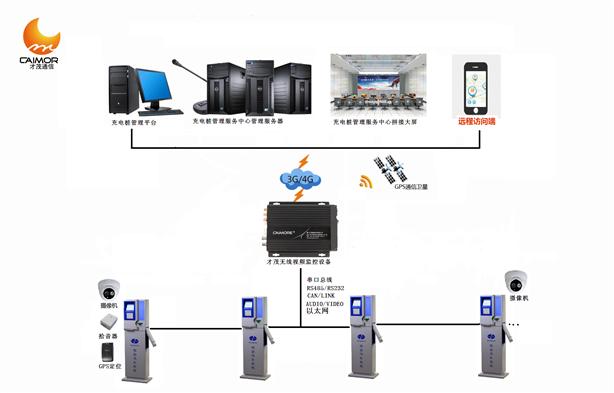

系統方案拓?fù)鋱D：





































五、才茂3g/4g無線音視頻設備主要功能

1. 支持視頻加密與解密，支持國際標準加密算法和公司私有加密算法，雙重視頻加密；

2. 支持3g、4g無線通信

3. 支持4路以太網通信、rs232、rs485接口；

4. 支持遠程視頻圖像/語音對講/報警/北斗/gps定位/溫濕度監測。

5. 特有的dtu/路由器功能組網自由功能強大，可與其它設備輕松組網。

6. 管理方便支持遠程配置修改，遠程升級，遠程集中管理。

7. 支持網頁、電視墻、手機（安卓和蘋果）及本地監控臺瀏覽視頻；

8. 支持1-4路實時視頻與錄像，具備1080p (1920*1080)和720p (1280*720)等高清分辨率及d1和cif格式；

9. 支持常規錄像，移動偵測錄像，計劃錄像，手動錄像，報警錄像，同時支持錄像的軌跡回放；

10. 支持錄像斷電保護；

11. 支持錄像存儲在硬盤或者tf卡，tf卡最大支持128g，硬盤最大支持2t（2048g）,并支持錄像文件自動覆蓋；

12. 支持云臺控制，控制云臺上、下、左、右移動，放大、縮小，聚焦，光圈調節，云臺速度調節；

13. 支持1路和4路的vga和hdmi輸出；

14. 支持環境溫濕度的檢測；

15. 支持移動偵測報警與io報警功能；

16. 支持i/o端口，支持7路帶光電隔離高/低電平觸發輸入，支持2路高/低電平觸發輸出；支持1路開關量/干節點輸出；

17. 支持手動抓拍和自動抓拍，自動抓拍還可分為周期抓拍、定時抓拍和移動偵測抓拍；

18. 支持dhcp、路由轉發、iptables防火墻、vpn連接、nat功能、dmz主機等路由功能；

19. 支持1路rs232通信，rs232接口可以當作dtu功能使用（實現tcp/udp透明傳輸）；

20. 支持1路rs485通信，rs485接口可以當作dtu功能使用（實現tcp/udp透明傳輸）；

21. 支持遠程配置、遠程升級，遠程集中管理； 六、才茂無線音視頻通信產品特性與穩定

     工業級設計

1. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

2. 實時操作系統：采用linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定。

3. 強化電路板：pcb遵循20h和3w原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。

4. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

5. 工業級電源：寬壓電源設計，電源適應范圍為dc6v~dc36v，內置電源反向保護和過壓過流保護。

6. 電磁防護：以太網接口內置1.5kv電磁隔離防護。

7. 抗干擾設計：采用金屬外殼，屏蔽電磁干擾，系統保護等級ip41；天線帶防雷設計； 系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用。

七、穩定可靠

1. 在線維持技術：防掉線，在線檢測，在線維持，掉線自動重?fù)�，異常自�?dòng)復位，確保設備永遠在線。

2. 三層系統保護：在原來兩級（軟件保護+cpu內置看門狗wdt保護）系統保護的基礎上，增加一級系統虛擬值守vmw（virtual man watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。

3. uim/sim卡esd保護：1.8v/3v/5v標準的推桿式用戶卡接口，內置15kv esd保護。

4. 串口esd保護：rs232/rs485/ttl/rs422,內置15kv esd保護。

5. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為ip41；特別適合于環境惡劣的工業控制領域。

6. 產品通過3c認證，所有無線模塊都有通過cgd認證或者fcc認證或者ce認證。

7. 高速處理cpu：采用高速工業級cpu，可以更加高速地處理各種協議數據轉換；解決了“假在線”、“假死機”、“當機”等疑難問題。

8. dns自動獲�。鹤詣�(dòng)獲取dns，不再需要人工配置輸入dns；規避了因?yàn)檫x擇的dns服務器異常，導致設備當機的嚴重現象。

9. 完善的協議棧：新系統加載了完善的tcp/ip協議棧，采用了完善的tcp/ip協議棧；使網絡通信性能優異，掉線概率極大降低。

10. emc性能優異：通過電力3000v電擊測試，特別適合在工業領域環境惡劣下使用；系統emc/emi優異，系統穩定可靠；通過emc測試；

   八、才茂通信系列產品資質與檢測

1、無線通信在線維持專利技術

2、摩爾實驗室高低溫檢測報告

3、福建省產品質量檢驗研究院檢測

4、著作版權證書

5、emc檢測報告

6、國家強制3c認證

7、dtu創新產品獎

8、深圳比亞迪用戶測試報告

九、廈門才茂主要產品及應用領域

公司自成立以來已完成gsm/gprs/cdma/wcdma/td-scdma/evdo/hspa+/lte modem/dtu/rtu/router/wifi網關以及無線網絡高清視頻監控系列產品和gps/北斗厘米級定位系統的生產和銷售，應用于充電樁系統，金融交易，郵政交易，智能電網，智能交通，環保監測，消防監控，安防監控，水利監測，公共安全，廣告發布，遙感勘測，工業控制，油田監測，煤礦監測，地震監測，氣象監測，儀表監測，水表抄表，電表抄表，燃?xì)獬�表，熱網監控，集中抄表等行業。 十、廈門才茂光輝歷程

1. 2001年在gprs網絡未開通情況，通過和福建移動合作，率先在業內推出gprs dtu；

2. 2003年公司在業內率先制定tcp透?jìng)鲄f(xié)議標準，現成為業內dtu產品事實標準；

3. 2005公司率先在路由器上推行定時上下線功能，現在成為業內普遍使用功能；

4. 中移動無線ddn協議標準制定參與者；

5. 公司員工參加設計的無線自助終端項目，被評為“國家火炬計劃推廣產品”；

6. 公司員工參與開發的無線終端評為“福建省優秀項目獎”

7. 公司員工主持了863無線網絡通信實驗室承建工作；

8. 公司員工累計主持和參與了12項著作版權及專利技術設計。

十一、部分合作伙伴

















結束語：

大力推進充電基礎設施建設，解決電動汽車充電難題，是發展新能源汽車產業的重

要保障，對于打造大眾創業、萬眾創新和增強公共產品、公共服務“雙引擎”，實現穩增長、調結構、惠民生都具有重要意義。
