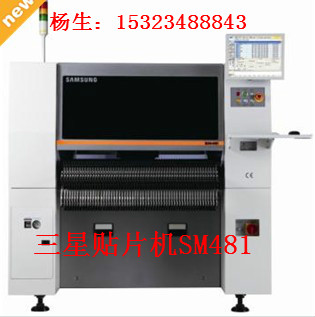

sm481多功能貼片機(同級別速度最快)楊生15323488843

sm481是在高速貼片機sm471的平臺基礎上針對vision系統進行強化的同級設備中速度最快的設備，它配有1個懸臂10個軸桿，新型飛行相機及適用了最優化的吸料/貼裝動作，從而實現了同級產品中世界最快速度39,000cph。

另，可對應最小0402元器件到最大□42mm ic，并且通過適用電動供料器，提高了實際生產性及貼裝品質。

其可與sm氣動供料器共用，因此將客戶使用便利性極大化。

39,000 cph(optimum)

1 gantry x 10 spindles/head

對應元器件 : 0402 ~ □42mm(h 15mm)

對應pcb : 460(l) x 400(w)(standard)

max. 740(l) x 460(w)(option)

高速.高精度電動供料器

- 吸料位置自動整列功能

- sm空壓供料器可共用

new真空系統及吸料/貼裝模式進行最優化

smart feeder

*** 世界首創自動接料，自動送料 ***

1).三星貼片機cp45fvneo 貼裝速度:14900點/小時(實際生產工效)/ipc9850 貼裝精度:0.05mm 0.03mm(bga) 貼裝元件:0201~44mm bga sop plcc sot qfp

2).三星貼片機sm321 貼裝速度:21000點/小時(實際出產工效) 貼裝精度:0.03mm 0.025(bga) 貼裝頭數目:6個頭貼裝元件:0201~44mm bga sop plcc sot qfp

3).三星貼片機sm421 貼裝速度:21000點/小時(實際出產工效) 貼裝精度:0.03mm 0.025(bga) 貼裝頭數目:6個頭貼裝元件:0201~44mm bga sop plcc sot qfp

4).三星高速貼片機sm411 貼裝速度:52000點/小時(實際出產工效) 貼裝精度:0.03mm 0.025(bga) 貼裝頭數目:6個頭貼裝元件:0201~44mm bga sop plcc sot qfp

三星貼片機主推型號:

1).三星貼片機cp45fvneo

貼裝速度:14900點/小時(實際生產工效)/ipc9850

貼裝精度:0.05mm 0.03mm(bga)

貼裝元件:0201~44mm bga sop plcc sot qfp

2).三星貼片機sm321

貼裝速度:21000點/小時(實際出產工效)

貼裝精度:0.03mm 0.025(bga) 貼裝頭數目:6個頭

貼裝元件:0201~44mm bga sop plcc sot qfp

3).三星貼片機sm421

貼裝速度:21000點/小時(實際出產工效)

貼裝精度:0.03mm 0.025(bga) 貼裝頭數目:6個頭

貼裝元件:0201~44mm bga sop plcc sot qfp

4).三星高速貼片機sm411

貼裝速度:52000點/小時(實際出產工效)

貼裝精度:0.03mm 0.025(bga)

貼裝頭數目:6個頭

貼裝元件:0201~44mm bga sop plcc sot qfp

重量：2100kg

以下是回流焊設備介紹：

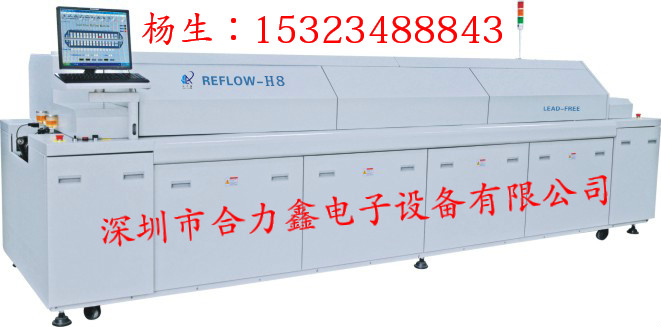

reflow-h8全電腦無鉛回流焊機 楊生15323488843

特點：

■windows-xp視窗操作界面,設計兩種控制方式，電腦控制與緊急手動控制，具有安全保障功能；

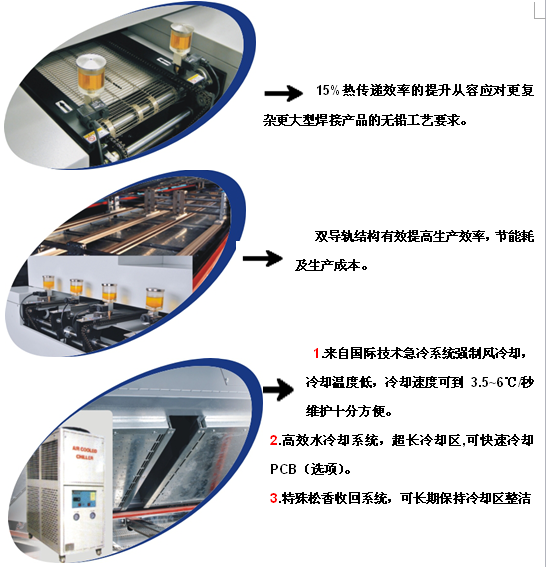

■采用世界頂級德國技術的加熱方式,熱轉換率極高，相同的爐溫設置可達到比同類機型高出15％的產能,同樣的產能可實現比同類機低15-20℃的爐溫設置進一步減低熱風對pcb板及元器件的微損傷；

■各溫區采用強制獨立循環，獨立pid控制，上下獨立加熱方式，使爐腔溫度準確，均勻，熱容量大

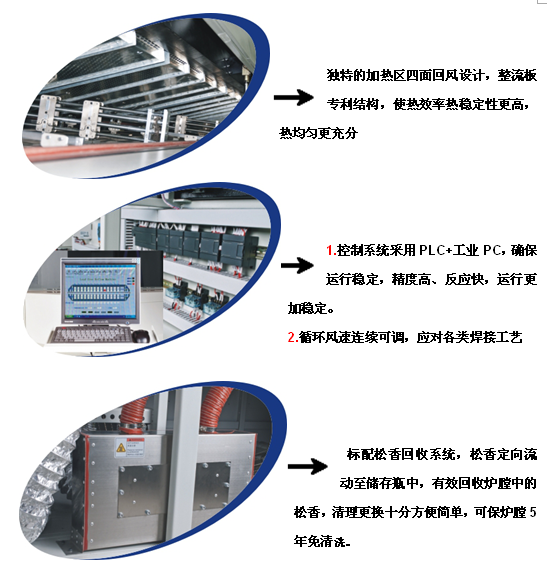

■由于采用獨特的運風方式，四面回風專利設計，消除了導軌對pcb板面受溫不良的影響,對pcb板的加熱,    比同類機型更均勻,更迅速；

■獨有爐膛均風結構,可對爐膛內不同區域因結構不同而引起的風速差做調節,加熱極為均勻；

■采用進口耐高溫馬達、長期使用,品質穩定；

■內置式風冷區,二個冷卻區,冷卻效果極佳；

■冷卻氣體強制排出，空調環境使用，環保省電；

■自帶溫度曲線測試功能(3路測溫系統)；

■配置網帶導軌傳送系統；

■加熱區上蓋可自動打開，方便維護，并配有開蓋安全裝置；

性能指標：

1)機身尺寸5000*1350*1450(mm)

2)起動總功率45kw ,正常工作時消耗功率:8kw

3)控制溫區:加熱區上8,下8,2段風冷區

4)加熱區長度3000mm

5)控溫精度:±1℃

6)pcb溫度分布偏差: ±2℃

7)升溫時間(冷機啟動)25分鐘以內;

8)傳送帶速度:0-1.8m/min

9)傳送帶高度:900±20mm

10)傳送帶寬度:480 mm

11)基板尺寸:w350 mm

12)適用錫膏類型:無鉛焊料/普通焊料;

13)適用元件種類:bga,csp等單/雙面板;

14)停電保護:ups;

15)控制方式:全電腦控制;

16)爐體氣缸頂起;

17)重量：1600kg
