概述

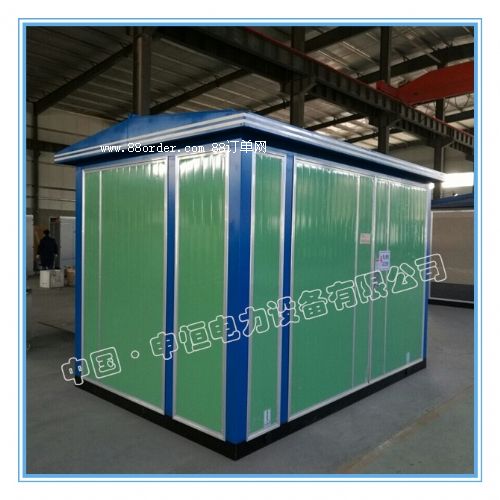

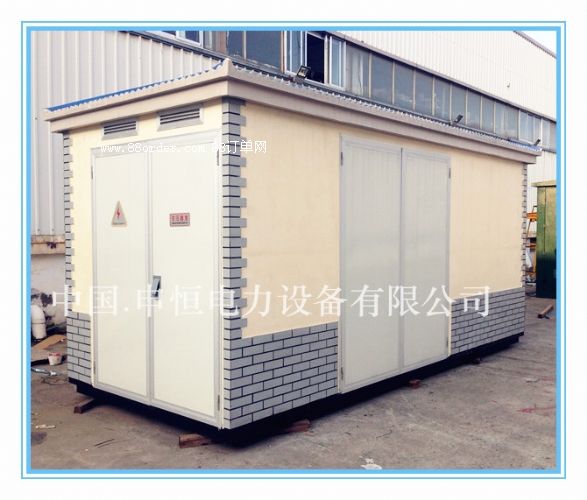

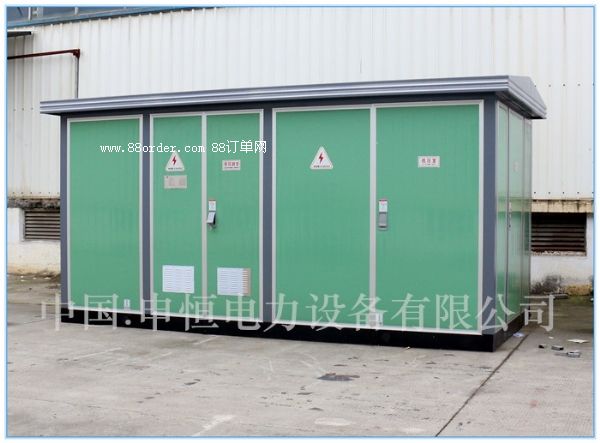

ybw-12 歐式 箱式式變電站 廣泛用于城市電纜改善、住宅小區、高層建筑、工礦、賓館、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設備等戶外場所。

型號級含義

yb    □ -  12/0.4  -  □

|     |      |        |______變壓器容量

|     |      |________________額定電壓（高壓/低壓）

|     |_______________________設計序號

|______________________________智能型一體化變電站

使用條件

1.海拔高度：1000m及以下。

⒉環境溫度：－25℃～+40℃。

⒊風速：不超過35m/s。

⒋空氣相對濕度：不超過90％（+25℃）。

⒌地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s。

⒍使用地點：不應有導電灰塵及對金屬、絕緣物有害的腐性、易燃、易爆的危險物品。

⒎安裝地點無劇烈震動，垂直斜度不大于3度。

功能及特點

1、高壓開關設備、變電站、低壓開關設備三位一體，成套性強

2、高、低壓保護完善，運行安全可靠，維護簡單；

3、占地少，投資省、運行安全可靠，維護簡單；

4、接線方案靈活多樣；

5、結構獨特：獨特蜂窩式結構雙層（復合板）外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不銹鋼欽合金、鋁合金、冷軋板、彩鋼板可選；

6、型式多樣：通用型、別墅型、緊湊型等多種樣式：

7、高壓環網柜內可裝配網自動化終端實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。

變壓器

智能型一體化變電站高壓選用低耗能、油浸式、全密封s9、s10、s11系列變壓器，也可以選用樹脂絕緣或nomex低絕緣環保型干式變壓器，底部可配有小車，變壓器可方便進出。

高壓側

智能型一體化變電站高壓一般采用負荷開關-熔斷器組合電氣保護，容電器一相熔斷后，三項聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開端容量大，主要技術參數見下表。對于800kva以上的變壓器，可選擇用zn12、zn28、vs1等真空斷熔器保護。

低壓側

低壓側注開關采用萬能式或智能型斷路器，選擇性保護；出線開關選用新型塑料殼式開關體積小、飛弧短，最多可達30回路；智能型自動跟蹤無功能補償裝置，有接觸器和無觸點兩種投切方式供用戶選擇。
